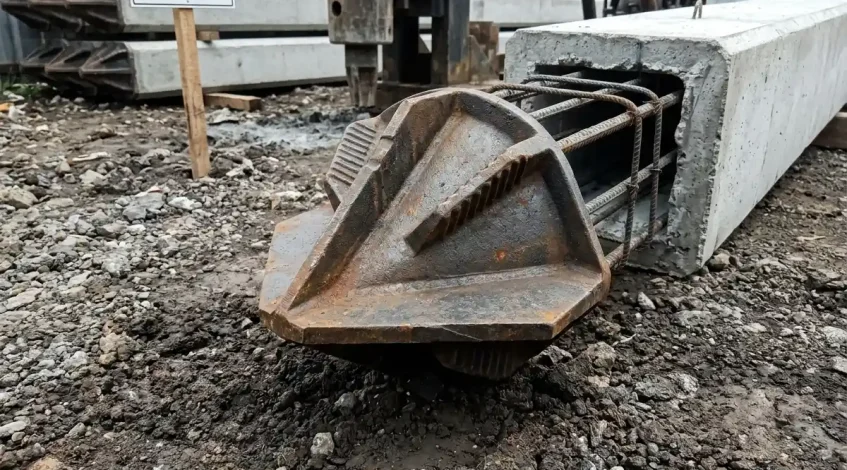

Sepatu tiang pancang atau pile shoe adalah komponen yang dipasang pada ujung bawah tiang untuk melindungi bagian tersebut selama proses pemancangan. Komponen ini membantu mengurangi risiko kerusakan pada ujung tiang ketika berhadapan dengan tanah padat, kerikil, batuan, atau lapisan keras sesuai kondisi yang dihadapi. Bentuk dan spesifikasinya harus mengikuti jenis tiang serta kebutuhan teknis proyek.
Pada pekerjaan pondasi, ujung tiang menerima tahanan tanah ketika tiang didorong atau dipukul masuk ke dalam tanah. Jika kondisi ujung tidak sesuai dengan karakter lapisan tanah yang ditembus, risiko kerusakan tiang dapat meningkat. Karena itu, penggunaan pile shoe perlu dipertimbangkan sejak perencanaan metode pemancangan.
Apa Fungsi Sepatu Tiang Pancang?
Pile shoe bekerja pada bagian bawah tiang yang pertama kali berinteraksi dengan tanah. Fungsinya berkaitan dengan perlindungan ujung tiang, bentuk kontak dengan lapisan tanah, dan kondisi pemancangan.
1. Melindungi ujung tiang dari kerusakan
Selama pemancangan, tiang menerima beban dinamis dari hammer dan tahanan tanah pada bagian ujung maupun sepanjang badannya. Pada kondisi tertentu, ujung tiang dapat mengalami tegangan lokal yang tinggi akibat benturan dengan material keras atau hambatan di dalam tanah.
Sepatu pancang membantu melindungi bagian tersebut melalui bentuk dan material yang dirancang sesuai kebutuhan. Pada tiang beton pracetak, perlindungan ini penting untuk mengurangi risiko kerusakan lokal pada ujung beton.
2. Membantu penetrasi pada kondisi tanah tertentu
Bentuk sepatu dapat dirancang untuk menghadapi kondisi lapisan tanah yang menjadi sasaran pemancangan. Ujung berbentuk runcing, misalnya, memiliki karakter kontak yang berbeda dari sepatu dengan bidang ujung datar.
Namun, bentuk runcing bukan jaminan bahwa tiang akan lebih mudah menembus semua jenis tanah. Lapisan keras yang miring, kerikil besar, atau batuan dapat menimbulkan hambatan dan gaya yang tidak merata. Desain ujung tiang harus disesuaikan dengan hasil investigasi tanah dan metode pemancangan.
3. Mengendalikan kontak pada ujung tiang
Pada jenis tiang tertentu, sepatu dirancang untuk memberikan kontak yang sesuai antara ujung tiang dan lapisan pendukung. Bentuk serta luas bidang kontak memengaruhi distribusi tegangan pada ujung tersebut.
Fungsi ini perlu diperhitungkan dalam desain. Sepatu yang bentuknya tidak sesuai dapat menimbulkan konsentrasi tegangan atau perilaku penetrasi yang berbeda dari rencana.
4. Membantu menghadapi lapisan keras atau berbatu
Ketika tiang harus menembus lapisan padat, kerikil kasar, atau material berbatu, ujung tiang menghadapi risiko kerusakan yang lebih besar. Pada kondisi tersebut, sepatu khusus dapat direncanakan untuk memperkuat ujung atau membantu mengatasi hambatan.
Penggunaan sepatu tidak menggantikan pemeriksaan kondisi tanah. Jika ditemukan hambatan yang tidak sesuai dengan asumsi desain, metode pemancangan perlu dievaluasi sebelum pekerjaan dilanjutkan.
Jenis-Jenis Sepatu Tiang Pancang
Bentuk pile shoe mengikuti material, penampang, dan kebutuhan ujung tiang. Beberapa tipe yang dikenal dalam pekerjaan pemancangan meliputi jenis berikut.
1. Sepatu pancang tipe runcing
Sepatu tipe runcing atau pointed shoe memiliki ujung yang mengerucut. Bentuk ini digunakan pada konfigurasi tiang tertentu untuk membantu penetrasi tanah.
Penerapannya harus mempertimbangkan profil tanah. Pada lapisan keras yang miring, ujung runcing dapat menghadapi gaya lateral yang berisiko menggeser atau merusak bagian bawah tiang. Karena itu, tipe ini tidak dapat dipilih hanya berdasarkan anggapan bahwa ujung yang lebih tajam akan lebih mudah masuk ke tanah.
2. Sepatu pancang tipe datar
Sepatu datar memiliki bidang ujung yang relatif rata. Konfigurasi ini dapat digunakan ketika desain membutuhkan bentuk kontak ujung yang berbeda dari tipe runcing.
Pemilihan sepatu datar harus mempertimbangkan luas bidang kontak, kekuatan komponen, serta kondisi lapisan tanah. Detailnya perlu mengikuti gambar kerja dan persyaratan teknis pondasi.
3. Sepatu pancang tipe silang atau cross shoe
Tipe cross shoe menggunakan elemen penguat yang membentuk pola silang pada ujung tiang. Bentuk ini dapat digunakan pada konfigurasi tertentu untuk membantu menghadapi lapisan keras atau kondisi tanah yang berpotensi menimbulkan beban tidak merata.
Kesesuaiannya bergantung pada desain ujung tiang, material, dan kondisi geoteknik. Penggunaan tipe silang bukan solusi universal untuk semua hambatan pemancangan.
4. Sepatu pancang tipe rock shoe
Rock shoe merupakan sepatu yang dirancang untuk kebutuhan pemancangan pada kondisi berbatuan atau ketika ujung tiang harus berinteraksi dengan permukaan batuan. Pada desain tertentu, bentuknya membantu mengurangi risiko ujung tiang bergeser ketika bertemu permukaan batu yang miring.
Spesifikasi rock shoe perlu mempertimbangkan bentuk batuan, kemiringan permukaan, kekuatan komponen, dan sistem transfer beban. Desain khusus dapat diperlukan jika tiang direncanakan bertumpu pada batuan.
5. Sepatu untuk tiang pipa baja
Pada tiang pipa baja, sepatu pancang dapat berupa komponen penguat ujung, elemen pemotong, atau penutup bawah sesuai desain tiang. Konfigurasi ini memengaruhi interaksi ujung pipa dengan tanah selama pemancangan.
Tiang pipa dengan ujung terbuka memiliki perilaku berbeda dari tiang dengan ujung tertutup. Karena itu, desain sepatu harus mengikuti konfigurasi ujung pipa dan kebutuhan struktur, bukan sekadar diameter pipa.
Material yang Digunakan untuk Sepatu Pancang
Material sepatu pancang ditentukan berdasarkan kebutuhan kekuatan, bentuk, dan kondisi pemancangan. Baja dan baja cor merupakan material yang digunakan pada berbagai konfigurasi sepatu untuk tiang pancang.
Pada desain tertentu, baja dibentuk menjadi pelat atau komponen ujung yang kemudian dipasang pada tiang. Baja cor dapat digunakan untuk sepatu dengan geometri khusus yang membutuhkan bentuk dan kekuatan sesuai rancangan.
Pemilihan material tidak cukup hanya berdasarkan ketebalan. Kekuatan material, bentuk sepatu, detail sambungan, luas kontak, dan kemampuan menahan beban selama pemancangan harus diperhitungkan bersama.
Untuk tiang beton pracetak, sambungan sepatu ke ujung tiang juga perlu dirancang agar komponen tetap berada pada posisi yang ditentukan selama pemancangan.
Apakah Semua Tiang Pancang Membutuhkan Pile Shoe?
Tidak semua tiang pancang harus menggunakan pile shoe. Kebutuhannya ditentukan oleh jenis tiang, karakter tanah, metode pemasangan, dan persyaratan desain.
Pada kondisi tanah yang relatif seragam dan tidak mengandung material yang berisiko merusak ujung tiang, sepatu dapat ditiadakan jika spesifikasi teknis mengizinkannya. Sebaliknya, lapisan kerikil kasar, batuan, tanah dengan bongkah, atau permukaan keras yang miring dapat menjadi alasan untuk merencanakan sepatu khusus.
Pada tiang pancang beton pracetak, keputusan tersebut perlu memperhitungkan risiko kerusakan ujung beton selama pemancangan. Pada tiang baja, desain ujung perlu mempertimbangkan ketahanan terhadap deformasi serta interaksi komponen dengan lapisan tanah.
Keputusan akhir harus mengacu pada gambar rencana, hasil penyelidikan tanah, dan spesifikasi pekerjaan. Memasang sepatu tanpa mempertimbangkan kondisi tersebut tidak menjamin proses pemancangan berjalan lebih aman.
Perbedaan Pile Shoe, Pile Helmet, dan Pile Cap
Ketiga istilah ini berkaitan dengan pondasi tiang pancang, tetapi posisi dan fungsinya berbeda.
| Komponen | Posisi | Fungsi |
|---|---|---|
| Pile shoe | Ujung bawah tiang | Melindungi atau membentuk ujung tiang saat pemancangan |
| Pile helmet | Kepala tiang | Membantu meneruskan energi hammer ke tiang |
| Pile cap | Di atas kelompok tiang | Menghubungkan tiang dan mendistribusikan beban struktur |
Pile shoe dipasang pada bagian bawah sebelum pemancangan. Pile helmet berada di bagian atas dan bekerja selama proses pemancangan. Sementara itu, pile cap merupakan elemen struktur yang mengikat kelompok tiang untuk menerima dan meneruskan beban dari struktur di atasnya.
Perbedaan ini penting karena ketiganya tidak dapat saling menggantikan.
Hal yang Harus Diperhatikan Sebelum Memasang Sepatu Tiang Pancang
Sebelum pemancangan dimulai, beberapa aspek perlu diperiksa agar penggunaan pile shoe sesuai dengan kebutuhan proyek.
- Jenis dan ukuran tiang. Pastikan bentuk sepatu sesuai dengan penampang dan material tiang.
- Kondisi tanah. Gunakan data investigasi tanah untuk mengidentifikasi lapisan keras, kerikil, batuan, atau hambatan lain.
- Bentuk ujung tiang. Tentukan apakah desain membutuhkan ujung runcing, datar, silang, atau konfigurasi khusus.
- Material dan kekuatan sepatu. Pastikan komponen memenuhi kebutuhan pembebanan selama pemancangan.
- Detail pemasangan. Periksa posisi sepatu agar sesuai dengan sumbu tiang dan terpasang kuat.
- Metode pemancangan. Sesuaikan desain sepatu dengan sistem hammer dan metode kerja yang digunakan.
- Pengawasan selama pekerjaan. Pantau kemiringan, penetrasi, jumlah pukulan, dan tanda-tanda kerusakan tiang.
Jika jumlah pukulan meningkat tajam, penetrasi berhenti, atau tiang menunjukkan gejala kerusakan, pekerjaan perlu dievaluasi. Memaksakan pemancangan tanpa memeriksa penyebab hambatan dapat memperbesar risiko kerusakan pada tiang maupun peralatan.
Kesimpulan
Sepatu tiang pancang atau pile shoe merupakan komponen pada ujung bawah tiang yang berfungsi melindungi atau membentuk ujung selama proses pemancangan. Jenisnya mencakup sepatu runcing, datar, silang, rock shoe, serta konfigurasi khusus untuk tiang pipa baja.
Pemilihan sepatu harus mengikuti material dan ukuran tiang, kondisi tanah, metode pemancangan, serta detail desain pondasi. Tidak ada satu bentuk yang cocok untuk semua kondisi. Pemeriksaan teknis sebelum pekerjaan dimulai menjadi bagian penting untuk mengurangi risiko kerusakan dan menjaga pemancangan tetap sesuai rencana.
