Tiang pancang prategang adalah elemen pondasi beton pracetak yang diberi tegangan tekan awal melalui baja prategang sebelum menerima beban layan. Sistem ini membantu mengendalikan tegangan tarik dan risiko retak pada beton ketika tiang diangkat, diangkut, dipancang, serta digunakan untuk menopang struktur bangunan.
Dalam pekerjaan pondasi, karakteristik tersebut penting karena tiang mengalami berbagai kondisi pembebanan sejak keluar dari area produksi hingga tertanam di dalam tanah. Kekuatan beton saja tidak cukup menjadi satu-satunya pertimbangan. Rancangan baja prategang, dimensi penampang, panjang tiang, mutu produksi, metode pengangkatan, dan energi pemancangan turut memengaruhi kinerja elemen pondasi.
Apa Itu Tiang Pancang Prategang?
Tiang pancang prategang merupakan tiang beton yang menggunakan gaya prategang untuk memberikan tegangan tekan awal pada penampangnya. Gaya tersebut dihasilkan melalui baja berkekuatan tinggi yang ditegangkan selama proses produksi, kemudian ditransfer ke beton sesuai metode prategang yang digunakan.
Prinsip ini berbeda dari beton bertulang konvensional. Pada beton bertulang, baja tulangan membantu menahan gaya tarik yang timbul akibat pembebanan. Pada beton prategang, beton terlebih dahulu diberi tegangan tekan sehingga pengaruh tegangan tarik akibat beban berikutnya dapat dikendalikan.
Tiang pancang prategang diproduksi sebagai beton pracetak. Setelah mencapai persyaratan pelepasan prategang dan mutu yang ditentukan, elemen menjalani pemeriksaan sebelum diangkut ke lokasi proyek untuk dipasang menggunakan alat pemancang yang sesuai.
Fungsi utamanya adalah meneruskan beban struktur ke lapisan tanah melalui tahanan ujung, gesekan selimut tiang, atau kombinasi keduanya. Kapasitas pondasi ditentukan melalui perencanaan berdasarkan kondisi tanah dan beban yang harus ditopang.
Bagaimana Cara Kerja Prategang pada Tiang Pancang?
Prinsip kerja tiang pancang prategang terletak pada pemberian tegangan tekan awal sebelum elemen menerima beban layan. Tegangan ini membantu mengimbangi sebagian tegangan tarik yang muncul akibat lentur maupun kondisi pembebanan lainnya.
Proses prategang memerlukan pengendalian sejak baja ditegangkan sampai gaya tersebut ditransfer ke beton. Urutan dan persyaratannya bergantung pada sistem produksi yang digunakan.
1. Baja prategang ditegangkan
Baja prategang, yang dapat berbentuk strand atau kawat berkekuatan tinggi, ditegangkan menggunakan peralatan khusus. Pada sistem pratarik atau pre-tensioning, baja ditegangkan sebelum beton dicor.
2. Beton dicor dan dipadatkan
Beton ditempatkan ke dalam cetakan yang sudah disiapkan bersama baja prategang. Proses pemadatan dan perawatan beton dilakukan sesuai prosedur produksi untuk mencapai mutu serta karakteristik yang direncanakan.
3. Gaya prategang ditransfer ke beton
Setelah beton mencapai kekuatan yang disyaratkan, gaya pada baja dilepaskan dari sistem penjangkaran produksi secara terkendali. Ikatan antara baja dan beton mentransfer gaya tersebut ke elemen beton sehingga terbentuk tegangan tekan awal.
4. Tiang menjalani pemeriksaan mutu
Tiang yang telah diproduksi diperiksa berdasarkan persyaratan teknis, termasuk dimensi, kondisi permukaan, kekuatan beton, dan parameter prategang yang relevan. Pemeriksaan juga perlu memperhatikan kondisi ujung tiang serta potensi cacat yang dapat memengaruhi pekerjaan pemancangan.
Gaya prategang tidak menjadikan beton kebal terhadap kerusakan. Penanganan yang salah, benturan, tegangan lentur berlebihan, atau pemancangan yang tidak sesuai dapat menyebabkan retak maupun kerusakan struktur.
Jenis Tiang Pancang Prategang Berdasarkan Bentuk Penampang
Tiang pancang prategang dapat dibedakan berdasarkan bentuk penampangnya. Bentuk penampang berkaitan dengan karakteristik struktural, proses produksi, sambungan, dan kebutuhan pelaksanaan pondasi.
Tiang pancang persegi prategang
Tiang pancang persegi atau square pile memiliki penampang berbentuk kotak. Jenis ini digunakan pada pekerjaan pondasi dengan kebutuhan kapasitas dan dimensi yang ditentukan melalui perencanaan struktur serta analisis tanah.
Penampang persegi memudahkan pengaturan posisi pada sejumlah konfigurasi pondasi. Detail tulangan, baja prategang, ujung tiang, dan sambungan harus mengikuti rancangan produk yang digunakan.
Tiang pancang bulat berongga prategang
Tiang pancang bulat berongga atau spun pile memiliki penampang lingkaran dengan rongga di bagian tengah. Produk ini dibuat menggunakan proses produksi yang melibatkan pemutaran cetakan untuk membantu pemadatan beton.
Bentuk penampangnya memungkinkan distribusi material di sekeliling rongga dan memberikan karakteristik struktural sesuai desain. Kapasitas tekan, lentur, serta perilaku tiang selama pemancangan ditentukan oleh dimensi, ketebalan dinding, mutu beton, baja prategang, dan detail konstruksinya.
Tiang pancang segitiga prategang
Tiang pancang segitiga prategang memiliki penampang berbentuk segitiga dan diproduksi menggunakan sistem prategang yang sesuai. Penggunaannya mengikuti spesifikasi produk serta kebutuhan desain pondasi.
Ketiga bentuk tersebut bukan tingkatan mutu yang dapat dibandingkan hanya dari bentuknya. Pemilihan penampang perlu mempertimbangkan daya dukung yang dibutuhkan, karakteristik tanah, beban struktur, ketersediaan alat pancang, dan persyaratan teknis proyek.
Apa Kelebihan Tiang Pancang Beton Prategang?
Pemberian gaya prategang menawarkan beberapa manfaat struktural yang relevan untuk elemen beton pracetak yang harus melalui proses pengangkutan dan pemancangan.
Mengendalikan risiko retak akibat tegangan tarik
Beton memiliki kemampuan menahan tekan yang tinggi, sedangkan tegangan tarik dapat memicu retak. Gaya prategang memberikan tegangan tekan awal untuk membantu mengendalikan pengaruh tegangan tarik akibat lentur dan pembebanan.
Manfaat ini sangat relevan selama pengangkatan, penyimpanan, pengangkutan, dan pemancangan. Hasil akhirnya tetap bergantung pada desain serta pelaksanaan yang sesuai.
Mendukung efisiensi penampang struktural
Kombinasi beton dan baja prategang memungkinkan perancang mengatur distribusi tegangan pada penampang sesuai kebutuhan. Efisiensi yang dicapai bergantung pada geometri, panjang tiang, mutu material, gaya prategang, dan kondisi pembebanan.
Memungkinkan pengendalian mutu sebelum pemasangan
Sebagai elemen beton pracetak, tiang diproduksi sebelum dikirim ke lokasi proyek. Mutu beton, dimensi, kondisi fisik, dan persyaratan produksi dapat diperiksa sebelum elemen digunakan sebagai pondasi.
Pengendalian ini membantu menemukan ketidaksesuaian lebih awal. Namun, hasil pemeriksaan produk tetap harus dilengkapi dengan pengendalian saat pengiriman, pengangkatan, dan pemancangan.
Mendukung pekerjaan pondasi dengan metode pemancangan
Tiang pancang prategang dirancang untuk menghadapi kondisi pembebanan yang telah diperhitungkan, termasuk kondisi selama pemasangan. Penggunaannya dapat dipadukan dengan metode pemancangan yang memenuhi kebutuhan desain dan batasan lokasi proyek.
Pemilihan alat serta pengaturan energi pemancangan tetap harus memperhatikan kapasitas struktural tiang, karakteristik tanah, dan risiko kerusakan selama pemasangan.
Apa Perbedaan Tiang Pancang Prategang dan Tiang Pancang Beton Bertulang?
Perbedaan utama keduanya terletak pada sistem penguatan beton dan pengendalian tegangan.
| Aspek | Tiang pancang prategang | Tiang pancang beton bertulang konvensional |
|---|---|---|
| Sistem penguatan | Menggunakan baja prategang yang memberikan tegangan tekan awal | Menggunakan tulangan untuk membantu menahan gaya tarik dan kebutuhan struktural |
| Kondisi awal beton | Memiliki tegangan tekan awal akibat transfer prategang | Tidak diberi tegangan tekan awal melalui sistem prategang |
| Pengendalian retak | Prategang membantu mengendalikan tegangan tarik dan pembentukan retak | Pengendalian retak bergantung pada desain tulangan, mutu beton, dan pembebanan |
| Proses produksi | Memerlukan sistem penegangan dan transfer gaya prategang | Memerlukan pemasangan tulangan dan pengecoran sesuai rancangan |
| Kinerja struktural | Dipengaruhi gaya prategang, mutu beton, baja, dan dimensi | Dipengaruhi mutu beton, jumlah serta konfigurasi tulangan, dan dimensi |
Tidak tepat menyatakan bahwa tiang pancang prategang selalu memiliki kapasitas lebih besar daripada tiang beton bertulang. Perbandingan harus menggunakan dimensi yang sebanding, mutu material, detail penulangan, kondisi pembebanan, dan kriteria desain yang sama.

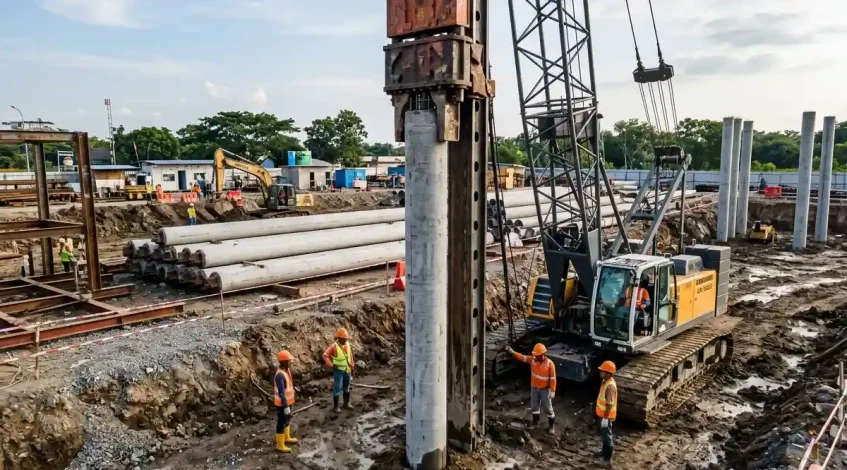

Bagaimana Pemasangan Tiang Pancang Prategang Dilakukan?
Tiang pancang prategang dipasang dengan menekan atau memancang elemen ke dalam tanah menggunakan alat yang sesuai dengan metode kerja proyek. Proses pemasangan harus mengikuti titik, elevasi, kedalaman, toleransi posisi, dan kriteria penerimaan yang ditetapkan dalam perencanaan.
Tahapan pekerjaan meliputi:
- Persiapan lokasi dan titik pancang. Tim memastikan titik pondasi, elevasi kerja, akses alat, serta kondisi area pemasangan sesuai rencana.
- Pemeriksaan tiang sebelum pemasangan. Kondisi fisik, ujung tiang, identitas elemen, dan dokumen mutu diperiksa sebelum tiang diangkat.
- Pengangkatan dan penempatan. Tiang diangkat pada titik angkat yang direncanakan, lalu diposisikan dengan memperhatikan kestabilan dan ketegakan.
- Pemancangan atau penekanan. Tiang dipasang menggunakan sistem yang sesuai, seperti palu pancang atau Hydraulic Static Pile Driver (HSPD), berdasarkan desain dan kondisi lokasi.
- Penyambungan jika diperlukan. Apabila panjang tiang memerlukan beberapa segmen, sambungan dikerjakan sesuai detail desain dan prosedur yang ditentukan.
- Pencatatan dan pemeriksaan hasil. Posisi akhir, kedalaman atau penetrasi, catatan pemancangan, kondisi tiang, dan kriteria penerimaan dievaluasi sesuai spesifikasi proyek.
Pada pekerjaan ini, gaya prategang tidak menggantikan kebutuhan pengendalian pelaksanaan. Tiang tetap berisiko mengalami kerusakan jika energi pemancangan terlalu tinggi, posisi alat tidak tepat, kondisi kepala tiang tidak sesuai, atau prosedur penyambungan tidak memenuhi persyaratan.
Baca cara pemasangan mini pile untuk memahami tahapan pekerjaan pondasi tiang pancang di lapangan.
Apa Saja yang Menentukan Kekuatan Tiang Pancang Prategang?
Kinerja tiang pancang prategang ditentukan oleh dua aspek yang saling berkaitan, yaitu kapasitas struktural tiang dan kapasitas geoteknik tanah.
Kapasitas struktural berkaitan dengan kemampuan elemen menahan gaya tekan, lentur, dan kondisi pembebanan lain yang diperhitungkan. Faktor yang diperiksa mencakup mutu beton, baja prategang, dimensi penampang, gaya prategang efektif, serta kondisi sambungan.
Kapasitas geoteknik berkaitan dengan kemampuan tanah mendukung beban yang disalurkan melalui tiang. Penilaiannya mencakup karakteristik lapisan tanah, tahanan ujung, gesekan selimut, penurunan, dan pengaruh kelompok tiang.
Keduanya harus memenuhi kebutuhan desain. Tiang dengan mutu beton tinggi tetap memerlukan panjang, konfigurasi, dan kapasitas tanah pendukung yang sesuai dengan beban struktur.
Penyelidikan tanah menjadi dasar untuk merencanakan kedalaman dan kapasitas pondasi. Pengujian seperti sondir dapat membantu mengidentifikasi karakteristik perlawanan tanah, sedangkan metode investigasi serta pengujian pondasi lainnya ditentukan berdasarkan kebutuhan proyek.
Baca juga daya dukung mini pile dan faktor yang menentukannya untuk memahami hubungan dimensi tiang, kondisi tanah, dan kapasitas pondasi.
Kesimpulan
Tiang pancang prategang adalah tiang beton pracetak yang diberi tegangan tekan awal melalui baja prategang. Sistem ini membantu mengendalikan tegangan tarik dan risiko retak ketika elemen menjalani pengangkatan, pengangkutan, pemancangan, serta menerima beban selama masa layan.
Bentuk penampang persegi, bulat berongga, dan segitiga memiliki karakteristik masing-masing sesuai desainnya. Kinerja pondasi ditentukan oleh mutu produksi, gaya prategang, dimensi, sambungan, metode pemasangan, kondisi tanah, dan beban struktur.
Untuk memperoleh pondasi yang memenuhi kebutuhan proyek, perencanaan harus mengacu pada data penyelidikan tanah, perhitungan struktur, spesifikasi teknis, dan pengendalian mutu sejak produksi hingga pemasangan.
Jika proyek Anda membutuhkan pondasi mini pile, hubungi tim kami untuk mendiskusikan kebutuhan material dan pekerjaan pemancangan berdasarkan kondisi serta spesifikasi proyek.
