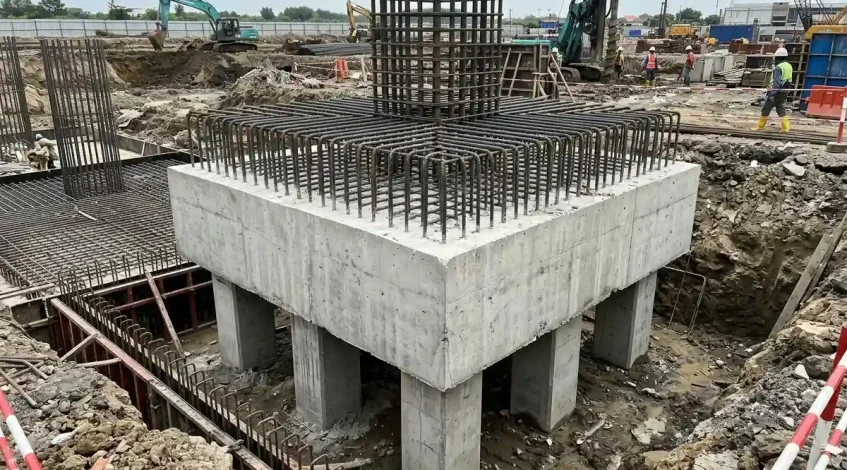

Kedalaman pile cap tidak memiliki satu angka yang berlaku untuk semua pondasi. Dimensinya ditentukan dari desain struktur dengan mempertimbangkan jumlah dan ukuran tiang, susunan kelompok tiang, posisi kolom, beban yang bekerja, kebutuhan penulangan, serta hubungan antara kepala tiang dan pile cap.
Pada pondasi tiang pancang maupun mini pile, pile cap menjadi elemen beton bertulang yang menghubungkan kepala tiang dengan struktur di atasnya. Beban dari kolom diteruskan ke pile cap, kemudian didistribusikan ke kelompok tiang sebelum diteruskan ke tanah pendukung.
Apa yang Dimaksud Kedalaman Pile Cap?
Istilah kedalaman pile cap dapat merujuk pada dua hal yang berbeda, yaitu tebal pile cap dan elevasi atau posisi pile cap terhadap permukaan tanah.
Keduanya tidak boleh disamakan.
Tebal pile cap merupakan ukuran vertikal elemen beton dari bagian atas hingga bagian bawah pile cap. Sementara kedalaman atau elevasi pile cap menunjukkan posisi pile cap terhadap muka tanah atau level bangunan yang digunakan sebagai acuan.
Dalam gambar struktur, kedua informasi tersebut harus dibaca dari elevasi dan dimensi yang direncanakan.
Berapa Tebal Pile Cap?
Tidak ada satu angka ketebalan yang dapat diterapkan untuk semua pile cap.
Pile cap dengan satu konfigurasi tiang dapat memiliki kebutuhan dimensi yang berbeda dari pile cap yang menampung beberapa tiang. Beban kolom, jarak antar tiang, ukuran penampang tiang, momen, gaya geser, serta kebutuhan tulangan ikut memengaruhi desain.
Karena itu, tebal pile cap harus mengikuti hasil perhitungan struktur, bukan ditentukan hanya berdasarkan diameter tiang.
Sebagai contoh, pile cap yang digunakan untuk mengikat beberapa mini pile di bawah satu kolom perlu memiliki dimensi yang memungkinkan seluruh kepala tiang terhubung dan gaya dari kolom dapat disalurkan ke kelompok tiang sesuai rancangan.
Apa yang Menentukan Kedalaman Pile Cap?
Beberapa parameter utama yang menentukan dimensi dan posisi pile cap adalah sebagai berikut.
1. Jumlah Tiang
Pile cap dapat menghubungkan satu atau beberapa tiang dalam satu kelompok.
Semakin banyak tiang yang berada dalam satu kelompok, konfigurasi pile cap ikut berubah. Posisi setiap tiang, jarak antar tiang, serta kebutuhan distribusi beban harus masuk dalam desain.
2. Ukuran Tiang
Diameter atau ukuran penampang mini pile dan tiang pancang memengaruhi ruang yang diperlukan di dalam pile cap.
Kepala tiang harus memiliki hubungan struktural yang sesuai dengan pile cap. Karena itu, ukuran tiang menjadi salah satu data dasar dalam menentukan dimensi pile cap.
3. Beban dari Kolom
Pile cap menerima gaya dari struktur atas dan meneruskannya kepada kelompok tiang.
Beban aksial, momen, dan gaya geser menjadi bagian dari parameter desain. Semakin besar tuntutan struktur yang harus dipikul, kebutuhan dimensi dan penulangan pile cap harus dihitung berdasarkan kondisi tersebut.
4. Susunan dan Jarak Antar Tiang
Pile cap harus mencakup seluruh kelompok tiang dengan konfigurasi yang telah ditentukan.
Jarak antar tiang memengaruhi panjang dan lebar pile cap, sedangkan posisi kolom terhadap kelompok tiang memengaruhi distribusi gaya yang bekerja pada pile cap.
5. Tulangan Pile Cap
Pile cap merupakan elemen beton bertulang. Ketebalan yang direncanakan harus menyediakan ruang untuk penempatan tulangan, selimut beton, serta detail hubungan dengan kepala tiang.
Desain tulangan juga berkaitan dengan kemampuan pile cap dalam menerima momen dan gaya geser.
6. Elevasi Struktur
Posisi pile cap harus terhubung dengan elevasi kolom, sloof, pedestal, lantai kerja, serta kepala tiang sesuai gambar struktur.
Karena itu, pertanyaan tentang “seberapa dalam pile cap” perlu melihat dari mana kedalaman tersebut diukur.
Apakah Kedalaman Pile Cap Sama dengan Kedalaman Tiang Pancang?
Tidak.
Kedalaman tiang pancang menunjukkan seberapa jauh elemen tiang masuk ke dalam tanah. Sementara pile cap berada pada bagian atas kelompok tiang dan berfungsi menghubungkan kepala tiang dengan struktur di atasnya.
Gambaran sistemnya:
Kolom → Pile Cap → Tiang Pancang/Mini Pile → Tanah Pendukung
Panjang atau kedalaman tiang ditentukan berdasarkan kebutuhan pondasi dan kondisi tanah. Pile cap memiliki fungsi serta parameter desain yang berbeda.
Pedoman teknis pondasi tiang juga menjelaskan bahwa tiang digunakan untuk menerima dan mentransfer beban struktur ke tanah penunjang pada kedalaman tertentu serta dihubungkan dengan pile cap.
Apakah Ada Rumus Pasti untuk Menentukan Kedalaman Pile Cap?
Tidak ada satu rumus sederhana yang dapat menentukan kedalaman pile cap untuk seluruh kondisi proyek.
Perhitungan pile cap merupakan bagian dari desain struktur pondasi. Perencana perlu memasukkan data seperti:
- Beban kolom
- Jumlah tiang
- Ukuran tiang
- Jarak antar tiang
- Posisi kolom
- Gaya aksial
- Gaya geser
- Momen
- Detail kepala tiang
- Tulangan pile cap
- Selimut beton
- Kondisi dan elevasi konstruksi
Hasil perhitungan tersebut kemudian menghasilkan dimensi pile cap yang digunakan dalam gambar struktur.
Karena itu, angka kedalaman yang ditemukan dari contoh proyek lain tidak dapat langsung dipakai untuk proyek berbeda.
Bagaimana Menentukan Kedalaman Pile Cap pada Mini Pile?
Pada pondasi mini pile, proses penentuan pile cap tetap dimulai dari konfigurasi kelompok tiang dan beban struktur.
Alurnya:
Beban struktur → kolom → pile cap → kelompok mini pile → tanah pendukung
Data mini pile yang digunakan harus diketahui terlebih dahulu, termasuk ukuran penampang dan konfigurasi pemasangannya. Setelah itu, pile cap dirancang agar dapat menghubungkan kepala mini pile dan menerima gaya dari struktur atas.
Jadi, kedalaman pile cap mini pile tidak dapat ditentukan hanya dari ukuran mini pile.
Ukuran mini pile merupakan salah satu input desain, bukan satu-satunya penentu dimensi pile cap.
Apa yang Terjadi Jika Pile Cap Terlalu Dangkal?
Pile cap harus memenuhi persyaratan struktur dan detail konstruksi yang ditetapkan dalam desain.
Jika dimensi pile cap tidak mampu memenuhi kebutuhan penyaluran gaya, penempatan tulangan, hubungan dengan kepala tiang, atau persyaratan struktur lainnya, maka sistem pondasi dapat mengalami masalah pada kinerja elemen tersebut.
Karena itu, pekerjaan pile cap harus mengikuti gambar struktur dan detail penulangan yang telah direncanakan.
Kesimpulan
Kedalaman pile cap tidak dapat ditentukan dengan satu angka yang berlaku untuk semua proyek. Jika yang dimaksud adalah tebal pile cap, dimensinya ditentukan melalui perhitungan struktur berdasarkan jumlah dan ukuran tiang, susunan tiang, beban kolom, gaya geser, momen, kebutuhan tulangan, serta detail hubungan kepala tiang.
Jika yang dimaksud adalah posisi pile cap terhadap permukaan tanah, acuannya adalah elevasi yang ditetapkan dalam gambar struktur.
Pada pondasi mini pile dan tiang pancang, pile cap merupakan bagian penting yang menghubungkan struktur atas dengan kelompok tiang. Karena itu, dimensinya harus dirancang sebagai satu kesatuan dengan sistem pondasi, bukan ditentukan dari perkiraan kedalaman semata.
