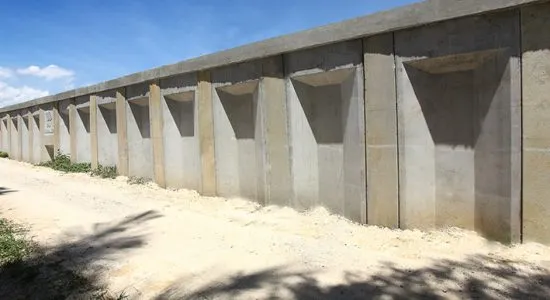

Soldier pile wall adalah sistem penahan tanah yang terdiri dari tiang vertikal yang dipasang pada jarak tertentu dan lagging yang ditempatkan di antara tiang tersebut untuk menahan tanah di sisi galian. Sistem ini juga dikenal sebagai soldier pile and lagging wall dan digunakan sebagai retaining wall sekaligus sistem penyangga galian.
Pada sistem ini, soldier pile menjadi elemen struktur utama yang menerima gaya lateral, sedangkan lagging menahan tanah di antara tiang dan meneruskan tekanan tanah menuju soldier pile. Elemen vertikalnya dapat berupa profil baja, termasuk H-pile, atau elemen lain yang dirancang untuk fungsi tersebut. Lagging dapat berupa kayu, beton bertulang, panel beton pracetak, maupun material lain sesuai desain.
Apa Fungsi Soldier Pile Wall?
Fungsi utama soldier pile wall adalah menahan tanah di sisi galian agar area tanah yang dipertahankan tetap stabil selama pekerjaan berlangsung.
Sistem ini banyak digunakan sebagai excavation support, terutama ketika pekerjaan membutuhkan penggalian dengan ruang terbatas. Soldier pile wall dapat dirancang sebagai dinding kantilever dengan mengandalkan bagian tiang yang tertanam di bawah dasar galian. Untuk kondisi yang membutuhkan kapasitas penahan lateral tambahan, sistem ini dapat dilengkapi tieback atau brace.
Dalam proyek konstruksi, fungsi tersebut berkaitan dengan beberapa kebutuhan:
- Menahan tekanan tanah lateral
- Menjaga kestabilan sisi galian
- Mendukung pekerjaan galian bertahap
- Mengurangi risiko runtuhnya tanah ke area kerja
- Mempertahankan tanah di sekitar area konstruksi
- Mendukung konstruksi di lokasi dengan keterbatasan ruang
Jadi, soldier pile wall bukan sekadar deretan tiang yang dipasang di sepanjang galian. Tiang dan lagging bekerja sebagai satu sistem penahan tanah.
Komponen Soldier Pile Wall
Ada dua komponen utama yang membentuk sistem ini, yaitu soldier pile dan lagging.
Soldier Pile
Soldier pile merupakan elemen vertikal yang dipasang berjajar pada garis dinding penahan. Profil baja H-pile menjadi salah satu material yang banyak digunakan. Soldier pile dapat dipasang dengan cara dipancang atau ditempatkan ke dalam lubang bor, tergantung desain dan kondisi proyek.
Bagian tiang yang berada di bawah dasar galian sangat penting karena embedment tersebut memberikan tahanan terhadap gaya lateral dan momen yang bekerja pada dinding.
Karena itu, kedalaman penanaman soldier pile tidak dapat ditentukan hanya dari tinggi galian. Perencana perlu mempertimbangkan kondisi tanah, beban di belakang dinding, muka air tanah, konfigurasi galian, jarak antar tiang, serta sistem penyangga yang digunakan.
Lagging
Lagging adalah elemen horizontal yang ditempatkan di antara soldier pile untuk menahan tanah pada bidang galian. Materialnya dapat berupa kayu, beton bertulang, beton pracetak, atau sistem lain yang memenuhi kebutuhan desain.
Lagging dipasang mengikuti kemajuan penggalian. Pada sistem konstruksi tertentu, tanah digali secara bertahap kemudian lagging dipasang pada bagian yang sudah terbuka sebelum penggalian dilanjutkan ke elevasi berikutnya.
Bagaimana Cara Kerja Soldier Pile Wall?
Prinsip kerjanya dapat dipahami dari jalur transfer bebannya.
Tanah → lagging → soldier pile → tanah melalui bagian pile yang tertanam.
Tanah di belakang dinding memberikan tekanan lateral. Tekanan tersebut diterima oleh lagging yang berada di antara soldier pile. Lagging kemudian meneruskan gaya ke soldier pile.
Selanjutnya, soldier pile menahan gaya lateral tersebut melalui kekakuan elemen dan tahanan tanah pada bagian tiang yang tertanam di bawah dasar galian. Inilah alasan embedment menjadi bagian penting dalam desain soldier pile wall.
Untuk galian yang membutuhkan dukungan tambahan, soldier pile wall dapat menggunakan tieback atau sistem bracing. NYSDOT menjelaskan bahwa dinding ini dapat dibuat sebagai sistem kantilever, sedangkan dinding yang membutuhkan dukungan lateral tambahan dapat menggunakan tie-back atau brace.
Bagaimana Soldier Pile Wall Dipasang?
Urutan pekerjaan bergantung pada desain proyek, tetapi prinsip konstruksinya mengikuti hubungan antara pemasangan soldier pile dan penggalian bertahap.
1. Menentukan Garis Dinding
Posisi soldier pile ditentukan berdasarkan gambar rencana. Jarak antar tiang menjadi bagian dari desain karena memengaruhi bentang lagging dan distribusi beban.
2. Memasang Soldier Pile
Soldier pile dapat dipasang dengan metode pemancangan atau melalui lubang bor. Pada metode bor, kondisi lubang dan tanah harus dikendalikan agar instalasi dapat dilakukan sesuai elevasi dan posisi yang direncanakan.
3. Melakukan Penggalian Bertahap
Penggalian tidak dilakukan sembarangan sampai kedalaman akhir. Pada sistem soldier pile dan lagging, penggalian dilakukan secara bertahap sehingga lagging dapat dipasang pada bagian yang sudah terbuka.
Spesifikasi pekerjaan NYSDOT, misalnya, mengatur penggalian dalam staged lifts yang dilakukan bersamaan dengan pemasangan lagging.
4. Memasang Lagging
Setelah bagian tanah dibuka sesuai tahapan pekerjaan, lagging ditempatkan di antara soldier pile untuk menahan bidang tanah yang terbuka.
5. Memasang Penyangga Tambahan Jika Direncanakan
Jika sistem dirancang menggunakan tieback atau strutting, elemen tersebut dipasang sesuai tahapan konstruksi dan desain.
Pada proyek galian yang dalam, penggunaan dukungan lateral tambahan menjadi bagian penting dari sistem. Studi konstruksi yang diterbitkan ASCE menunjukkan penggunaan beberapa baris post-tensioned ground anchors pada sistem soldier pile dan lagging untuk mendukung galian dalam.
Apakah Soldier Pile Wall Sama dengan Soldier Pile?
Tidak sama.
Soldier pile adalah elemen tiang vertikal, sedangkan soldier pile wall adalah sistem dinding penahan tanah yang terdiri dari soldier pile dan lagging beserta elemen pendukung lain jika dibutuhkan.
Perbedaannya sederhana:
| Istilah | Pengertian |
|---|---|
| Soldier pile | Elemen vertikal penahan gaya lateral |
| Lagging | Elemen di antara pile yang menahan tanah |
| Soldier pile wall | Sistem penahan tanah yang menggabungkan soldier pile dan lagging |
| Tieback | Elemen penahan tambahan yang mengikat dinding ke massa tanah di belakangnya |
| Strut | Penyangga horizontal yang bekerja dari sisi dalam galian |
Pemahaman ini penting karena menyebut soldier pile sebagai keseluruhan dinding dapat membuat pembahasan teknis menjadi keliru.
Material Soldier Pile Wall
Material sistem dapat berbeda sesuai desain.
Soldier pile dapat menggunakan profil baja seperti H-pile. Alternatifnya dapat berupa tiang beton pracetak atau elemen beton yang dibuat di tempat. Lagging dapat menggunakan kayu, beton bertulang, panel beton pracetak, maupun beton cast-in-place.
Pemilihan material berkaitan dengan kebutuhan struktur dan umur layanan dinding. Untuk sistem permanen, kebutuhan durabilitas dan kondisi lingkungan harus masuk dalam desain. Untuk sistem sementara, material dan detail konstruksinya mengikuti kebutuhan dukungan selama tahap pekerjaan.
Apakah Soldier Pile Wall Bisa Digunakan untuk Galian Dalam?
Bisa, tetapi kedalaman galian tidak dapat dijadikan satu-satunya dasar untuk menentukan sistem.
Semakin besar tinggi tanah yang harus ditahan, semakin besar pula tuntutan terhadap sistem penahan lateral. Perencana perlu memperhitungkan kondisi tanah, tekanan tanah, beban tambahan di belakang dinding, muka air tanah, kedalaman embedment, jarak soldier pile, kapasitas lagging, serta kebutuhan tieback atau bracing.
Contoh proyek yang dipublikasikan dalam Proceedings of Geo-Congress 2022 menggunakan soldier pile dan lagging wall untuk galian dengan kedalaman maksimum sekitar 11,4 meter dan dukungan hingga tiga baris ground anchors.
Angka tersebut merupakan contoh proyek, bukan ukuran baku bahwa soldier pile wall dapat digunakan sampai kedalaman tertentu tanpa perhitungan desain.
Hal Penting dalam Perencanaan Soldier Pile Wall
Soldier pile wall harus dirancang berdasarkan kondisi proyek, bukan berdasarkan ukuran tiang yang dipilih secara perkiraan.
Beberapa parameter yang perlu diperhatikan meliputi:
- Profil dan karakteristik lapisan tanah
- Kedalaman dan geometri galian
- Tekanan tanah lateral
- Beban tambahan di belakang dinding
- Jarak antar soldier pile
- Ukuran dan kekuatan soldier pile
- Kedalaman embedment
- Jenis serta kapasitas lagging
- Kondisi muka air tanah
- Kebutuhan tieback atau bracing
- Urutan penggalian dan pemasangan
- Pengaruh terhadap bangunan atau struktur di sekitar galian
Kondisi air tanah juga harus diperhatikan secara serius. Pedoman NYSDOT menyebut sistem H-pile dan lagging tidak digunakan pada galian di bawah muka air tanah kecuali desain menyediakan metode pengendalian rembesan yang sesuai.
Artinya, soldier pile wall bukan sistem yang dapat ditentukan hanya dengan pertanyaan “pakai H-beam ukuran berapa?”. Desain harus dimulai dari kondisi tanah dan tuntutan struktur.
Kesimpulan
Soldier pile wall adalah sistem dinding penahan tanah yang menggabungkan soldier pile sebagai elemen vertikal dan lagging sebagai elemen penahan tanah di antara tiang. Sistem ini digunakan untuk mempertahankan tanah dan mendukung pekerjaan galian, baik sebagai struktur sementara maupun permanen sesuai desain.
Cara kerjanya mengandalkan transfer tekanan tanah dari tanah ke lagging, kemudian ke soldier pile, lalu diteruskan ke tanah melalui bagian soldier pile yang tertanam. Untuk kebutuhan dukungan lateral yang lebih besar, sistem dapat dilengkapi tieback atau bracing.
Bagi kami, memahami soldier pile wall tidak cukup dari bentuk tiangnya. Kondisi tanah, kedalaman galian, beban sekitar, metode pemasangan, dan sistem penyangga harus dibaca sebagai satu kesatuan dalam pekerjaan pondasi dan penahan galian.
