Trim pada tiang pancang digunakan untuk memotong atau mengurangi bagian kepala tiang sampai mencapai elevasi yang ditentukan, membuang beton kepala tiang yang rusak akibat proses pemancangan, serta menyiapkan kepala tiang agar dapat terhubung dengan pile cap atau struktur di atasnya. Dalam pekerjaan konstruksi, istilah ini berkaitan dengan pile head trimming atau pemotongan kepala tiang pancang.
Pekerjaan trim dilakukan setelah tiang mencapai posisi dan kedalaman yang ditentukan dalam pekerjaan pemancangan. Bagian kepala tiang yang masih berada di atas cut off level tidak dibiarkan begitu saja karena elevasinya harus sesuai dengan desain pondasi.
Kementerian Pekerjaan Umum melalui SKh.1.7.64 tentang Pemotongan Kepala Tiang Pancang Beton juga menetapkan pekerjaan ini untuk memperoleh elevasi potong sesuai gambar, membuang beton yang rusak akibat pemancangan, menyiapkan tulangan untuk penyambungan dengan pile cap atau struktur atas, serta melakukan pembersihan, perapihan, pemeriksaan, dan pengukuran akhir.
Apa Kegunaan Trim pada Tiang Pancang?
Trim memiliki beberapa fungsi yang berkaitan langsung dengan penyelesaian kepala tiang sebelum pekerjaan pile cap dilaksanakan.
1. Menyesuaikan Elevasi Kepala Tiang
Fungsi utama trim adalah mendapatkan elevasi kepala tiang sesuai dengan rencana.
Tiang pancang yang sudah masuk ke tanah belum tentu memiliki posisi kepala yang langsung sesuai dengan elevasi dasar pile cap. Karena itu, bagian kepala yang berada di atas cut off level perlu dipotong sampai mencapai ketinggian yang ditetapkan pada gambar struktur.
Elevasi ini tidak ditentukan berdasarkan perkiraan pekerja. Acuannya adalah gambar kerja, detail struktur, hasil pengukuran, dan ketentuan proyek.
Dengan elevasi yang tepat, pekerjaan pembesian dan pengecoran pile cap dapat dilanjutkan sesuai rancangan.
2. Membuang Beton Kepala Tiang yang Rusak
Proses pemancangan memberikan beban tumbukan pada kepala tiang. Karena itu, bagian atas tiang dapat mengalami kerusakan atau crushed concrete.
Beton yang rusak tersebut perlu dibuang sampai tersisa bagian beton yang memenuhi persyaratan pekerjaan. Dokumen Kementerian Pekerjaan Umum secara khusus memasukkan pembuangan beton yang rusak akibat pemancangan sebagai bagian dari pekerjaan pemotongan kepala tiang pancang beton.
Jadi, trim bukan hanya pekerjaan memendekkan tiang.
Ada bagian kepala tiang yang memang perlu dibersihkan dari beton yang sudah tidak memenuhi kondisi yang dipersyaratkan sebelum kepala tiang digunakan dalam sambungan struktur.
3. Menyiapkan Kepala Tiang untuk Pile Cap
Tiang pancang bekerja sebagai elemen pondasi yang menerima dan meneruskan beban ke lapisan tanah pendukung. Pada sistem yang menggunakan beberapa tiang, kepala tiang kemudian dihubungkan melalui pile cap.
Karena itu, kepala tiang harus berada pada posisi dan kondisi yang sesuai sebelum pile cap dikerjakan.
Setelah trim selesai, permukaan kepala tiang dibersihkan dan detail tulangan atau strand yang dibutuhkan untuk hubungan dengan pile cap disiapkan sesuai gambar struktur.
Panduan pengawasan pekerjaan jembatan dari Bina Marga juga menjelaskan bahwa beton tiang dikupas sampai elevasi yang ditentukan dan tulangan yang tersisa harus cukup untuk diikat ke dalam kepala tiang atau pile cap sesuai ketentuan pekerjaan.
4. Menyiapkan Tulangan untuk Sambungan Struktur
Pada tiang beton bertulang atau tiang beton prategang, detail tulangan, strand, atau elemen sambungan pada kepala tiang harus diperlakukan sesuai desain.
Saat melakukan trim, pekerja tidak boleh memotong bagian yang diperlukan untuk sambungan hanya demi membuat kepala tiang terlihat rata.
Detail penyaluran dan panjang tulangan yang harus masuk ke pile cap mengikuti gambar struktur dan spesifikasi proyek.
Karena itu, proses pemotongan kepala tiang harus dikendalikan sejak penentuan elevasi sampai pemeriksaan akhir.
5. Membuat Permukaan Kepala Tiang Siap untuk Pekerjaan Berikutnya
Setelah bagian kepala tiang dipotong, area tersebut perlu dibersihkan dan dirapikan. Tujuannya bukan sekadar membuat hasil pekerjaan terlihat rapi, tetapi memastikan kepala tiang berada dalam kondisi yang sesuai untuk pekerjaan struktur berikutnya.
Bina Marga memasukkan pembersihan, perapihan, pemeriksaan, dan pengukuran akhir sebagai bagian dari pekerjaan pemotongan kepala tiang pancang beton.
Kapan Trim Tiang Pancang Dilakukan?
Trim dilakukan setelah proses pemancangan mencapai kondisi yang ditetapkan dalam pekerjaan dan elevasi kepala tiang perlu disesuaikan dengan rencana struktur.
Urutan sederhananya dapat digambarkan seperti ini:
Pemancangan → pemeriksaan posisi dan hasil pemancangan → penentuan elevasi cut off → trim kepala tiang → pembersihan dan pemeriksaan → persiapan pile cap.
Pada pekerjaan pile cap, kepala tiang harus disiapkan sebelum pembesian dan pengecoran dilakukan. Karena itu, kesalahan pada pekerjaan trim dapat mengganggu tahapan struktur berikutnya.
Apakah Trim Sama dengan Memotong Tiang Pancang?
Ya, dalam konteks pekerjaan lapangan, trim merujuk pada proses pemotongan atau pembobokan kepala tiang untuk mencapai elevasi yang ditentukan. Istilah teknis yang lebih sering digunakan adalah pile head trimming, pile cut off, atau pemotongan kepala tiang pancang.
Metodenya tidak terbatas pada satu alat.
Tergantung jenis tiang, kondisi lapangan, spesifikasi proyek, dan metode kerja yang disetujui, pekerjaan dapat melibatkan concrete cutter, alat potong, jackhammer, pahat, atau metode lain yang sesuai.
Yang menjadi perhatian utama bukan sekadar alatnya, tetapi hasil akhirnya. Pemotongan harus mencapai elevasi yang benar tanpa merusak bagian tiang yang harus dipertahankan.
Apa Risiko Jika Trim Tiang Pancang Dikerjakan Sembarangan?
Pemotongan kepala tiang yang tidak terkendali dapat merusak bagian tiang yang masih diperlukan untuk struktur.
Beberapa hal yang perlu dikendalikan antara lain:
- Elevasi potong harus sesuai gambar kerja
- Beton rusak harus dibuang sampai mencapai kondisi yang dipersyaratkan
- Tulangan atau strand yang diperlukan untuk sambungan tidak boleh rusak
- Pemotongan tidak boleh menyebabkan kerusakan pada bagian tiang yang dipertahankan
- Kepala tiang harus dibersihkan sebelum pekerjaan pile cap
- Elevasi dan kondisi akhir perlu diperiksa
Bina Marga juga menegaskan bahwa pengupasan kepala tiang harus dilakukan dengan hati-hati untuk mencegah pecah atau kerusakan pada bagian tiang yang tersisa. Beton yang retak atau cacat harus ditangani sesuai ketentuan perbaikan yang berlaku pada pekerjaan.

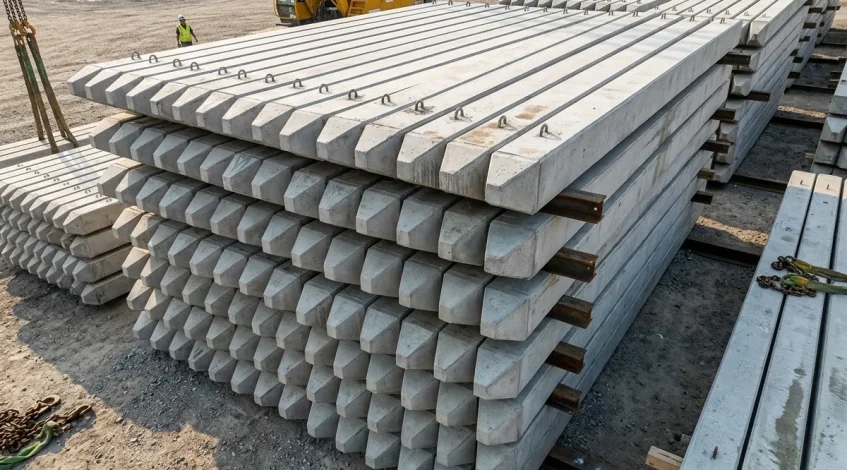

Trim pada Mini Pile
Pada pekerjaan mini pile, prinsip trim tetap sama. Bagian kepala tiang yang melebihi elevasi rencana dipotong atau dibobok sampai mencapai cut off level yang ditentukan.
Setelah itu, kepala mini pile disiapkan untuk pekerjaan pile cap atau elemen struktur yang mengikat kelompok tiang.
Hal yang perlu diperhatikan adalah jenis mini pile yang digunakan. Mini pile beton persegi dan jenis tiang lainnya memiliki detail penulangan serta konstruksi yang berbeda. Karena itu, panjang bagian yang harus dipertahankan dan detail sambungannya tidak boleh ditentukan dengan angka yang sama untuk semua proyek.
Acuan utamanya adalah gambar struktur, spesifikasi teknis, dan detail sambungan yang disetujui.
Kesimpulan
Kegunaan trim pada tiang pancang adalah mendapatkan elevasi kepala tiang sesuai rencana, membuang beton kepala tiang yang rusak, serta menyiapkan kepala tiang dan tulangan untuk terhubung dengan pile cap atau struktur berikutnya.
Jadi, trim bukan sekadar memendekkan tiang pancang. Pekerjaan ini merupakan bagian dari penyelesaian kepala tiang sebelum sistem pondasi dilanjutkan ke tahap berikutnya.
Untuk kebutuhan tiang pancang mini pile dan informasi produk sesuai kebutuhan proyek, hubungi kami untuk mendapatkan informasi lebih lanjut dari tim TiangPancangMini.com.
