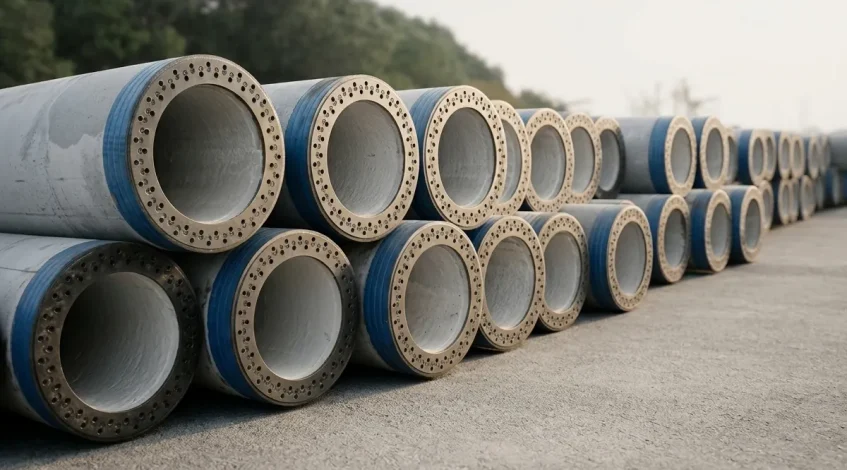

Spun pile adalah tiang pancang beton pracetak berbentuk bulat berongga yang dibuat menggunakan proses sentrifugal (spinning) dan sistem beton prategang. Spun pile digunakan sebagai pondasi dalam untuk meneruskan beban struktur ke lapisan tanah yang mampu mendukungnya.
Karakter utama spun pile terletak pada bentuk penampangnya yang bulat dan berongga, proses produksi menggunakan gaya sentrifugal, serta penggunaan tulangan prategang. Spesifikasi produk ini di Indonesia secara khusus diatur dalam SNI 9156:2023 tentang Spesifikasi Tiang Pancang Penampang Bulat Berongga Prategang, yang berstatus berlaku menurut Badan Standardisasi Nasional.
Apa Itu Spun Pile?
Spun pile merupakan tiang pancang beton prategang pracetak dengan penampang bulat dan bagian tengah berongga. Tiang dibuat di fasilitas produksi menggunakan cetakan berbentuk silinder, kemudian beton dipadatkan melalui proses pemutaran atau spinning.
SNI 9156:2023 mendefinisikan produk ini sebagai tiang pancang beton penampang bulat berongga prategang pratarik yang diproduksi dengan sistem sentrifugal atau putar dan digunakan terutama sebagai fondasi dalam struktur bangunan.
Jadi, istilah spun pile merujuk pada karakter produk sekaligus teknologi produksinya.
- Spun mengacu pada proses pemutaran atau spinning.
- Pile berarti tiang yang digunakan dalam sistem pondasi.
- Bentuknya bulat dan berongga.
- Material utamanya beton.
- Sistem strukturnya menggunakan prategang pratarik.
Spun pile termasuk keluarga tiang pancang beton pracetak, tetapi memiliki karakteristik yang berbeda dari tiang pancang beton dengan penampang persegi.
Mengapa Spun Pile Berbentuk Bulat dan Berongga?
Rongga di tengah spun pile bukan sekadar desain untuk menghemat material.
Penampang bulat memungkinkan distribusi elemen struktural mengelilingi penampang secara simetris. Rongga juga mengurangi material pada bagian tengah yang kontribusinya terhadap karakteristik penampang tidak sama dengan material yang berada lebih jauh dari pusat.
Dalam produksi spun pile, beton dipadatkan menggunakan gaya sentrifugal sehingga campuran beton terdorong ke arah dinding cetakan. Proses ini menjadi bagian penting dari karakter produksi spun pile. Penelitian mengenai produksi spun pile juga mencatat tahapan utama berupa perakitan tulangan, pemasangan cetakan, pengecoran, stressing tulangan, dan pemadatan dengan sistem spinning.
Hasil akhirnya adalah elemen beton berbentuk tabung yang dirancang untuk bekerja sebagai tiang pondasi.
Bagaimana Spun Pile Dibuat?
Produksi spun pile dilakukan melalui proses yang terkontrol di pabrik. Secara umum, tahapan produksinya meliputi:
1. Perakitan Tulangan
Tulangan prategang dan tulangan spiral disusun sesuai desain produk.
Sistem prategang memberikan gaya tekan awal pada beton. Sementara itu, tulangan spiral berperan sebagai bagian dari sistem penulangan tiang.
2. Pemasangan Tulangan ke Cetakan
Rangkaian tulangan ditempatkan ke dalam cetakan baja berbentuk silinder.
Posisi tulangan harus memenuhi ketentuan desain dan toleransi produksi.
3. Pemberian Tegangan Prategang
Tulangan prategang diberi gaya tarik sebelum proses pengecoran. Setelah beton mencapai kekuatan yang dipersyaratkan, gaya tersebut ditransfer kepada beton.
SNI 9156:2023 memang secara khusus mengatur penggunaan sistem prategang pratarik pada tiang pancang jenis ini.
4. Pengecoran Beton
Campuran beton dimasukkan ke dalam cetakan bersama sistem tulangan yang telah disiapkan.
5. Spinning
Cetakan diputar dengan kecepatan yang telah ditentukan.
Gaya sentrifugal membantu mendistribusikan dan memadatkan beton ke sepanjang dinding cetakan. Inilah proses yang menjadi asal istilah spun pile.
6. Perawatan Beton
Setelah proses produksi, beton menjalani proses perawatan sesuai prosedur produksi untuk mencapai kekuatan yang dipersyaratkan.
7. Pelepasan dari Cetakan dan Pemeriksaan
Produk yang telah memenuhi persyaratan dikeluarkan dari cetakan dan menjalani pemeriksaan dimensi, kondisi fisik, serta pengujian yang dipersyaratkan.
Apa Fungsi Spun Pile?
Fungsi utama spun pile adalah meneruskan beban struktur dari bangunan menuju tanah pendukung melalui sistem pondasi dalam.
Ketika lapisan tanah dekat permukaan tidak mampu memberikan daya dukung yang dibutuhkan, beban struktur dapat diteruskan ke lapisan tanah yang lebih dalam melalui tiang.
Spun pile dapat bekerja dengan mekanisme daya dukung ujung (end bearing), gesekan selimut (skin friction), atau kombinasi keduanya, tergantung kondisi tanah dan desain pondasi.
Karena itu, menentukan spun pile tidak cukup hanya berdasarkan diameter atau panjang tiang. Kondisi tanah, beban struktur, konfigurasi kelompok tiang, kapasitas struktural tiang, serta metode pemancangan harus masuk dalam perencanaan.
Kelebihan Spun Pile
Spun pile memiliki beberapa karakteristik yang membuatnya banyak digunakan dalam pekerjaan pondasi.
Beton Berkepadatan Tinggi
Proses spinning membantu menghasilkan beton dengan tingkat kepadatan yang baik. Kualitas beton tetap bergantung pada desain campuran, material, proses produksi, curing, dan pengendalian mutu.
Memiliki Sistem Prategang
Prategang memberikan karakteristik struktural yang sesuai untuk elemen tiang pancang yang mengalami kombinasi tuntutan selama proses pengangkutan, pemancangan, dan masa layan.
Penampang Efisien
Bentuk bulat berongga menghasilkan penampang yang efisien terhadap penggunaan material dibandingkan elemen beton padat dengan dimensi luar yang setara.
Diproduksi Secara Pracetak
Spun pile diproduksi terlebih dahulu di fasilitas produksi. Produk kemudian dikirim ke lokasi proyek untuk dipasang.
Pendekatan ini memungkinkan pengendalian dimensi dan mutu dilakukan secara lebih terstruktur melalui proses produksi pabrik.
Cocok untuk Pondasi Dalam
Spun pile dirancang sebagai elemen pondasi dalam dan dapat digunakan pada berbagai proyek yang membutuhkan sistem pondasi tiang, dengan spesifikasi yang ditentukan berdasarkan hasil perencanaan.
Spesifikasi Spun Pile yang Perlu Diperhatikan
Jangan memilih spun pile hanya berdasarkan istilah “diameter besar” atau “beton mutu tinggi”.
Beberapa parameter penting yang perlu diperiksa antara lain:
| Parameter | Keterangan |
|---|---|
| Diameter luar | Menentukan dimensi penampang tiang |
| Tebal dinding | Menentukan karakteristik penampang |
| Panjang | Disesuaikan dengan kebutuhan desain dan kondisi tanah |
| Mutu beton | Menentukan kapasitas material beton |
| Tulangan prategang | Menjadi bagian utama sistem prategang |
| Tulangan spiral | Mendukung sistem penulangan tiang |
| Kelas tiang | Berkaitan dengan kapasitas dan persyaratan produk |
| Sambungan | Dibutuhkan ketika panjang tiang memerlukan konfigurasi beberapa segmen |
| Kapasitas struktural | Harus sesuai dengan kebutuhan perencanaan |
| Metode pemancangan | Harus kompatibel dengan spesifikasi tiang dan kondisi proyek |
SNI 9156:2023 mengatur klasifikasi, spesifikasi, kinerja, bentuk, dimensi, toleransi dimensi, metode pengujian, kriteria penerimaan, dan penandaan untuk tiang pancang bulat berongga prategang.
Artinya, spesifikasi spun pile memang harus dilihat sebagai satu kesatuan, bukan hanya dari diameter dan panjangnya.
Berapa Mutu Beton Spun Pile?
Untuk produk yang mengacu pada SNI 9156:2023, kuat tekan beton yang dipersyaratkan untuk produksi tiang pancang tidak boleh kurang dari 52 MPa. Standar tersebut juga menetapkan persyaratan kekuatan tekan pada saat transfer prategang awal.
Angka tersebut menunjukkan bahwa spun pile merupakan produk beton struktural dengan persyaratan mutu yang spesifik.
Namun, mutu beton bukan satu-satunya penentu kapasitas tiang. Diameter, tebal dinding, konfigurasi tulangan prategang, kelas tiang, panjang, kondisi tanah, dan hasil perencanaan pondasi tetap harus diperhitungkan.
Spun Pile Digunakan untuk Apa?
Spun pile dapat digunakan sebagai elemen pondasi dalam pada berbagai jenis struktur.
Penerapannya mencakup:
- Gedung bertingkat
- Jembatan
- Dermaga
- Pelabuhan
- Pabrik
- Gudang
- Infrastruktur transportasi
- Struktur industri
- Bangunan dengan tuntutan kapasitas pondasi tinggi
Penggunaan aktual harus mengikuti desain pondasi dan kondisi proyek. Dokumen teknis pekerjaan di Indonesia juga menunjukkan penggunaan spun pile pada pekerjaan jembatan dan struktur lainnya. Pedoman Kementerian PUPR mencantumkan tiang pancang beton pratekan pracetak sebagai salah satu sistem pondasi yang digunakan pada proyek konstruksi, termasuk jembatan.
Bagaimana Spun Pile Dipasang?
Karena spun pile merupakan tiang pancang, pemasangannya dilakukan dengan metode pemancangan menggunakan alat yang sesuai dengan kondisi proyek.
Metode yang digunakan dapat mencakup:
- Diesel hammer
- Hydraulic hammer
- Hydraulic static pile driver pada konfigurasi yang sesuai
- Metode inner boring atau kombinasi metode tertentu sesuai kondisi lapangan
Jenis alat dan metode pemasangan harus ditentukan berdasarkan kapasitas tiang, kondisi tanah, akses lokasi, lingkungan sekitar, dan kebutuhan proyek.
Pada pekerjaan tertentu, beberapa batang spun pile juga dapat disambung untuk mencapai panjang penetrasi yang dibutuhkan. Dokumen teknis PUPR mencantumkan penyambungan tiang pratekan menggunakan pelat baja pada ujung tiang.
Apa Perbedaan Spun Pile dan Tiang Pancang?
Spun pile adalah salah satu jenis tiang pancang.
Jadi, keduanya bukan dua produk yang berdiri pada tingkatan yang sama.
Tiang pancang adalah istilah umum untuk elemen tiang yang dipasang ke tanah sebagai bagian dari sistem pondasi.
Spun pile adalah jenis tiang pancang tertentu dengan karakter:
- Beton pracetak
- Penampang bulat
- Bagian tengah berongga
- Menggunakan prategang
- Diproduksi melalui proses sentrifugal atau spinning
Karena itu:
Semua spun pile merupakan tiang pancang, tetapi tiang pancang tidak semuanya spun pile.
Tiang pancang juga dapat memiliki bentuk dan material berbeda, seperti square pile, tiang baja, atau jenis tiang lainnya.
Spun Pile vs Square Pile
Perbedaan paling mudah terlihat dari bentuk penampang.
| Faktor | Spun Pile | Square Pile |
|---|---|---|
| Penampang | Bulat | Persegi |
| Bagian tengah | Berongga | Umumnya solid |
| Produksi | Sentrifugal/spinning | Pengecoran pracetak dengan metode sesuai produk |
| Sistem prategang | Dapat menggunakan prategang sesuai spesifikasi produk | Bergantung spesifikasi produk |
| Karakter utama | Efisiensi penampang dan beton prategang | Penampang persegi dan karakter produk pracetak |
| Penggunaan | Pondasi dalam | Pondasi dalam |
Pemilihan antara keduanya harus mengacu pada desain pondasi, kapasitas yang dibutuhkan, kondisi tanah, metode instalasi, serta pertimbangan proyek.
Apakah Spun Pile Sama dengan Pipa Beton?
Spun pile memang berbentuk seperti pipa beton, tetapi fungsi dan konstruksinya bukan sekadar pipa.
Spun pile merupakan elemen struktur pondasi yang dirancang untuk menerima dan meneruskan beban. Produk ini memiliki sistem tulangan prategang dan persyaratan struktural yang diatur dalam SNI 9156:2023.
Jadi, menyebut spun pile hanya sebagai “pipa beton” menghilangkan aspek struktural yang justru menjadi inti dari produk tersebut.
Kesimpulan
Spun pile adalah tiang pancang beton pracetak berbentuk bulat berongga yang menggunakan sistem prategang dan diproduksi melalui proses sentrifugal atau spinning. Produk ini digunakan sebagai elemen pondasi dalam untuk meneruskan beban struktur ke tanah pendukung.
Kekuatan spun pile tidak hanya ditentukan oleh bentuknya. Mutu beton, diameter, tebal dinding, tulangan prategang, kelas produk, panjang tiang, kondisi tanah, dan metode pemancangan harus dipertimbangkan secara bersamaan.
Di Indonesia, acuan spesifikasi khusus untuk produk ini adalah SNI 9156:2023, yang saat ini berstatus berlaku.
