Tiang pancang baja adalah elemen pondasi dalam yang menggunakan baja struktural untuk meneruskan beban bangunan ke tanah pendukung. Bentuk yang banyak digunakan mencakup profil H dan pipa baja. Karakteristik utamanya adalah kemampuan menahan beban dengan kapasitas struktural tinggi dibandingkan berat materialnya, serta kemudahan penyambungan untuk memenuhi kebutuhan panjang tiang sesuai desain.
Dalam pekerjaan konstruksi, tiang pancang baja digunakan ketika perencanaan pondasi membutuhkan karakteristik material dan bentuk penampang yang sesuai dengan kondisi tanah serta beban struktur. Penentuannya perlu memperhitungkan kapasitas tiang, kondisi lingkungan, risiko korosi, dan tegangan yang muncul selama pemancangan.

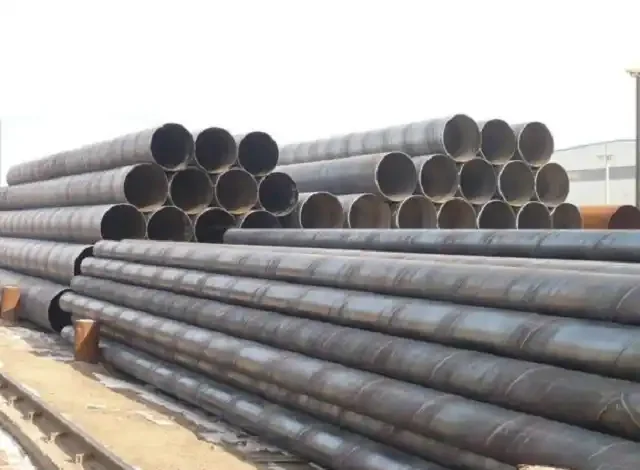

Apa Itu Tiang Pancang Baja?
Tiang pancang baja merupakan elemen pondasi berbentuk memanjang yang terbuat dari baja dan dipasang ke dalam tanah menggunakan peralatan pemancang. Tiang ini bekerja dengan meneruskan beban struktur melalui tahanan ujung, tahanan selimut, atau kombinasi keduanya.
Berbeda dari tiang pancang beton yang menggunakan beton bertulang atau beton prategang, tiang pancang baja mengandalkan kekuatan elemen baja sebagai bagian utama penahan beban. Profil dan dimensi penampangnya dirancang untuk memenuhi kebutuhan struktural sekaligus menahan tegangan selama proses pemasangan.
Dalam pelaksanaan pondasi, kita perlu membedakan kapasitas material dari daya dukung tanah. Baja yang kuat belum menjamin pondasi mampu menopang beban sesuai kebutuhan apabila kondisi tanah, panjang tiang, dan interaksi antara tiang dengan tanah belum diperhitungkan.
Jenis Tiang Pancang Baja Berdasarkan Bentuknya
Dua bentuk yang banyak dikenal dalam pekerjaan pondasi adalah tiang baja profil H dan tiang baja berbentuk pipa. Keduanya memiliki karakteristik penampang yang berbeda sehingga penggunaannya perlu disesuaikan dengan kebutuhan perencanaan.
1. Tiang Pancang Baja Profil H
Tiang pancang baja profil H menggunakan penampang menyerupai huruf H. Bentuk ini memiliki dua sayap (flange) yang dihubungkan oleh badan profil (web).
Karakteristik profil H membuatnya dapat menembus lapisan tanah padat dengan perpindahan volume tanah yang relatif kecil dibandingkan tiang dengan penampang yang lebih memenuhi area penampang. Hal ini menjadi pertimbangan pada proyek yang membutuhkan pengendalian perpindahan tanah selama pemancangan.
Hal yang perlu diperhatikan dalam penggunaannya meliputi:
- Dimensi profil dan mutu baja.
- Kapasitas tekan, tarik, dan lentur sesuai kebutuhan desain.
- Risiko penyimpangan arah ketika bertemu penghalang di dalam tanah.
- Kondisi ujung tiang ketika menembus lapisan sangat padat atau berbatu.
- Kekuatan sambungan jika tiang memerlukan beberapa segmen.
2. Tiang Pancang Baja Pipa
Tiang pancang baja pipa menggunakan penampang berbentuk lingkaran berongga. Diameter, ketebalan dinding, mutu baja, dan detail ujung tiang ditentukan berdasarkan kebutuhan proyek.
Tiang pipa dapat dipancang dengan ujung terbuka (open-ended) atau ujung tertutup (closed-ended). Perbedaan ini memengaruhi cara tanah masuk ke dalam pipa, perpindahan tanah selama pemancangan, serta respons tiang ketika menembus lapisan tanah.
Pada tiang dengan ujung terbuka, tanah dapat masuk ke rongga selama pemancangan. Pembentukan sumbat tanah (soil plug) dapat mengubah perilaku tiang, sehingga harus diperhitungkan dalam analisis. Sementara itu, ujung tertutup menggunakan penutup pada bagian bawah tiang sesuai desain.
Tiang pipa juga dapat dirancang untuk diisi beton apabila kebutuhan struktur mengharuskannya. Pengisian tersebut harus menjadi bagian dari desain, bukan dianggap sebagai keharusan untuk semua tiang baja pipa.
Apa Fungsi Tiang Pancang Baja dalam Konstruksi?
Fungsi utama tiang pancang baja adalah menyalurkan beban struktur menuju tanah pendukung pada kedalaman yang diperhitungkan dalam desain. Penerapannya mencakup beberapa kebutuhan berikut.
Menopang beban bangunan dan infrastruktur
Tiang baja dapat menjadi bagian pondasi untuk struktur yang membutuhkan kapasitas tekan, tarik, atau lentur sesuai perhitungan. Beban yang diterima tiang diteruskan ke tanah melalui mekanisme daya dukung yang bekerja pada ujung dan permukaan tiang.
Mendukung konstruksi jembatan
Pada pekerjaan jembatan, tiang baja dapat digunakan sebagai bagian pondasi untuk menopang struktur atas. Perencana perlu memperhitungkan beban vertikal, gaya lateral, kondisi aliran air, potensi gerusan, dan korosi jika elemen berada di lingkungan perairan.
Menjadi pondasi struktur industri
Struktur industri dengan kebutuhan beban tertentu dapat menggunakan tiang baja apabila hasil penyelidikan tanah dan perhitungan pondasi mendukung penerapannya. Bentuk profil dan panjang tiang ditentukan sesuai kondisi proyek.
Menahan gaya lateral dan tarik
Selain beban tekan, tiang baja dapat dirancang untuk menerima gaya horizontal atau gaya tarik. Kemampuan tersebut bergantung pada penampang, panjang tertanam, kondisi tanah, sambungan, dan sistem struktur yang terhubung dengan tiang.
Bagaimana Cara Pemasangan Tiang Pancang Baja?
Pemasangan tiang pancang baja memerlukan perencanaan teknis dan pengendalian selama pekerjaan berlangsung. Tahap pelaksanaan dapat mencakup persiapan lokasi, penempatan tiang, pemancangan, penyambungan, serta pemeriksaan hasil pekerjaan.
1. Menentukan titik dan menyiapkan alat
Posisi tiang ditentukan berdasarkan gambar kerja. Kondisi tanah, ruang gerak alat, kapasitas peralatan, dan keberadaan bangunan di sekitar perlu diperiksa sebelum pemancangan.
2. Memposisikan dan memancang tiang
Tiang ditempatkan pada titik rencana dan diperiksa kelurusannya. Pemancangan dilakukan dengan peralatan yang sesuai dengan tipe tiang, kondisi tanah, dan kebutuhan energi pemancangan.
3. Menyambung segmen jika diperlukan
Jika panjang yang direncanakan melebihi panjang satu elemen, sambungan harus mengikuti detail desain dan prosedur pengelasan yang disetujui. Sambungan perlu memiliki kapasitas yang memadai untuk menahan tuntutan selama pemasangan dan masa layanan.
4. Memeriksa hasil pemancangan
Posisi, kedalaman, kondisi fisik tiang, dan catatan pemancangan diperiksa berdasarkan kriteria proyek. Pengujian tambahan dilakukan sesuai kebutuhan desain dan spesifikasi pekerjaan.
Pemancangan harus dikendalikan sejak awal. Tegangan akibat proses pemancangan dapat merusak tiang jika energi alat, kondisi ujung tiang, ketebalan material, atau kondisi tanah tidak sesuai dengan perencanaan.
Apa Kelebihan dan Kekurangan Tiang Pancang Baja?
Tiang pancang baja memiliki keunggulan struktural, tetapi ada beberapa aspek yang harus ditangani dalam perencanaan dan pelaksanaan.
| Aspek | Karakteristik |
|---|---|
| Kapasitas struktural | Baja memiliki rasio kekuatan terhadap berat yang tinggi. |
| Penyambungan | Elemen dapat disambung sesuai desain untuk mencapai panjang yang dibutuhkan. |
| Penetrasi tanah | Profil H dapat digunakan pada lapisan tanah padat sesuai analisis kemampuan pemancangan. |
| Risiko saat pemasangan | Tiang dapat mengalami kerusakan atau penyimpangan jika menemui penghalang atau menerima tegangan pemancangan berlebih. |
| Ketahanan lingkungan | Baja rentan terhadap korosi, bergantung pada kondisi tanah, air tanah, dan paparan lingkungan. |
| Biaya | Perbandingan biaya perlu menghitung material, panjang, sambungan, alat, pelaksanaan, dan perlindungan terhadap korosi. |
Kita tidak dapat menentukan bahwa tiang baja lebih ekonomis atau lebih kuat untuk semua proyek hanya berdasarkan materialnya. Perbandingan yang tepat harus melihat kebutuhan kapasitas, kondisi tanah, umur rencana, metode pemasangan, dan biaya keseluruhan pondasi.
Mengapa Korosi Perlu Diperhitungkan pada Tiang Baja?
Korosi merupakan salah satu aspek penting dalam desain tiang pancang baja. Reaksi antara baja dengan kondisi tanah dan air di sekitarnya dapat mengurangi ketebalan material selama masa layanan.
Risikonya perlu dikaji lebih cermat pada lingkungan pesisir, kawasan perairan, tanah tercemar, atau lokasi dengan kondisi kimia tanah yang agresif. Bagian yang mengalami perubahan kondisi basah dan kering juga memerlukan perhatian khusus.
Penanganannya ditentukan berdasarkan evaluasi kondisi lingkungan dan umur rencana. Perencanaan dapat mempertimbangkan ketebalan baja tambahan sebagai cadangan korosi, pelapisan pelindung, atau perlindungan lain yang sesuai dengan spesifikasi proyek.
Pemeriksaan korosi tidak cukup hanya dilakukan pada bagian baja yang terlihat. Bagian tiang yang tertanam juga harus diperhitungkan berdasarkan kondisi tanah dan air tanah di lokasi.
Apa Perbedaan Tiang Pancang Baja dan Beton?
Perbedaan utama keduanya terletak pada material, karakteristik penampang, kebutuhan perlindungan, serta respons selama pemancangan.
| Faktor | Tiang pancang baja | Tiang pancang beton |
|---|---|---|
| Material | Baja struktural | Beton bertulang atau beton prategang |
| Bentuk | Dapat berupa profil H atau pipa | Dapat berupa penampang persegi atau bulat berongga |
| Sambungan | Dapat menggunakan sambungan las atau sistem mekanis sesuai desain | Menggunakan detail sambungan yang dirancang untuk tipe tiangnya |
| Risiko material | Korosi dan kerusakan akibat tegangan pemancangan | Retak atau kerusakan akibat penanganan dan tegangan pemancangan |
| Pertimbangan utama | Mutu baja, penampang, sambungan, dan korosi | Mutu beton, tulangan atau prategang, penanganan, dan sambungan |
Kedua jenis tiang memerlukan pemeriksaan kapasitas struktural dan geoteknik. Penentuan material pondasi harus didasarkan pada perhitungan, bukan anggapan bahwa baja atau beton selalu unggul dalam setiap kondisi.
Apa yang Harus Diperiksa Sebelum Tiang Pancang Baja Digunakan?
Sebelum pekerjaan dimulai, beberapa aspek teknis perlu dipastikan agar spesifikasi tiang sesuai dengan tuntutan proyek.
- Data tanah. Hasil penyelidikan tanah menjadi dasar untuk menilai daya dukung dan memperkirakan perilaku tiang.
- Beban struktur. Perhitungan harus mencakup beban tekan, tarik, lateral, dan momen yang relevan.
- Spesifikasi baja. Profil, dimensi, ketebalan, dan mutu material harus sesuai dengan dokumen desain.
- Kemampuan pemancangan. Tiang dan alat harus mampu mencapai kriteria pemasangan tanpa mengalami tegangan atau kerusakan yang melampaui batas desain.
- Detail sambungan. Kapasitas sambungan harus memenuhi kebutuhan selama pemasangan dan masa layanan.
- Perlindungan korosi. Desain perlu mempertimbangkan kondisi lingkungan dan umur rencana struktur.
- Pengendalian mutu. Catatan pemancangan dan pengujian yang disyaratkan harus menjadi bagian dari dokumentasi pekerjaan.
Aspek tersebut membantu memastikan bahwa penggunaan tiang pancang baja didasarkan pada kebutuhan pondasi yang sebenarnya, bukan sekadar bentuk material atau ketersediaan produk.
Kesimpulan
Tiang pancang baja merupakan elemen pondasi dalam yang menggunakan baja struktural untuk menyalurkan beban ke tanah pendukung. Bentuk yang umum dikenal adalah profil H dan pipa baja, dengan karakteristik serta pertimbangan teknis yang berbeda.
Keunggulannya terletak pada rasio kekuatan terhadap berat material dan fleksibilitas penyambungan. Namun, desain tetap harus memperhitungkan kondisi tanah, tegangan selama pemancangan, kapasitas sambungan, serta risiko korosi.
