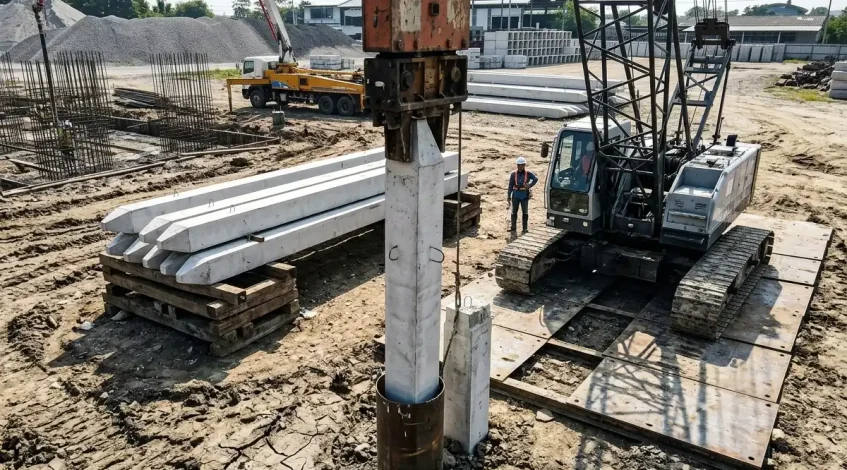

Kedalaman pondasi mini pile sampai tanah keras tidak ditentukan dari perkiraan jumlah meter, tetapi dari data kondisi tanah dan kebutuhan daya dukung pondasi. Penentuannya dimulai dari penyelidikan tanah seperti sondir, kemudian dilanjutkan dengan analisis kapasitas tiang, beban struktur, penurunan, serta kondisi lapisan tanah pada lokasi proyek.
Apakah Mini Pile Harus Sampai Tanah Keras?
Mini pile tidak harus dipahami sebagai tiang yang wajib berhenti tepat ketika ujungnya mencapai lapisan yang disebut tanah keras.
Tiang dapat menahan beban melalui tahanan ujung, gesekan selimut, atau kombinasi keduanya. Artinya, kedalaman mini pile harus menghasilkan kapasitas pondasi yang memenuhi kebutuhan struktur dan memberikan penurunan yang masih dalam batas desain.
Karena itu, menentukan kedalaman hanya dengan aturan seperti “pancang sampai ketemu tanah keras” masih belum cukup.
Yang perlu diketahui adalah:
- Di kedalaman berapa lapisan pendukung berada.
- Seberapa besar perlawanan tanah pada setiap kedalaman.
- Berapa beban yang harus dipikul tiang.
- Berapa kapasitas dukung tiang yang dibutuhkan.
- Berapa penurunan yang diizinkan.
- Bagaimana kondisi tanah di sepanjang tiang.
- Bagaimana hasil pelaksanaan pemancangan di lapangan.
Tanah keras adalah salah satu informasi penting, tetapi bukan satu-satunya dasar penentuan kedalaman mini pile.
Cara Menentukan Kedalaman Pondasi Mini Pile
Penentuan kedalaman dapat dilakukan melalui tahapan berikut.
1. Tentukan Beban yang Harus Dipikul Pondasi
Langkah pertama adalah mengetahui beban yang diteruskan dari struktur atas menuju pondasi.
Beban tersebut dapat berasal dari:
- Berat struktur bangunan.
- Beban lantai.
- Beban dinding.
- Beban atap.
- Beban penggunaan bangunan.
- Beban lain yang diperhitungkan dalam desain struktur.
Dari data tersebut, perencana dapat mengetahui kebutuhan kapasitas pondasi pada setiap titik atau kelompok tiang.
Kedalaman mini pile tidak bisa ditentukan hanya dari jenis bangunan. Dua bangunan yang sama-sama menggunakan mini pile dapat memiliki kebutuhan kedalaman berbeda karena kondisi tanah dan beban strukturnya berbeda.
2. Lakukan Penyelidikan Tanah dengan Sondir
Sondir menjadi salah satu data penting untuk mengetahui perubahan kondisi tanah terhadap kedalaman.
Hasil pengujian memberikan data seperti:
- Nilai perlawanan konus atau qc.
- Nilai perlawanan geser lokal atau fs.
- Geseran total terhadap kedalaman.
- Profil perubahan perlawanan tanah.
Data tersebut kemudian diplot berdasarkan kedalaman sehingga terlihat perubahan karakteristik tanah dari permukaan hingga lapisan yang lebih dalam.
Dari grafik sondir, perencana dapat melihat bagian tanah yang memiliki perlawanan penetrasi lebih tinggi dan menentukan lapisan yang dapat dipertimbangkan sebagai lapisan pendukung pondasi.
3. Tentukan Posisi Lapisan Tanah Pendukung
Setelah data sondir tersedia, perhatikan profil tanah terhadap kedalaman.
Contohnya, hasil penyelidikan menunjukkan:
| Kedalaman | Kondisi Perlawanan Tanah |
|---|---|
| 0–3 m | Rendah |
| 3–6 m | Meningkat |
| 6–8 m | Tinggi |
| 8–10 m | Tinggi dan relatif konsisten |
Data seperti ini memberikan gambaran bahwa lapisan pendukung berada lebih dalam daripada tanah permukaan.
Namun, jangan langsung mengambil kesimpulan bahwa tiang harus berhenti tepat pada kedalaman pertama ketika nilai perlawanan meningkat.
Yang diperiksa adalah profil lapisan dan kapasitas tiang pada kedalaman rencana.
Lapisan keras yang sangat tipis juga harus diperlakukan berbeda dengan lapisan pendukung yang memiliki ketebalan memadai. Kondisi tanah di bawah ujung tiang ikut memengaruhi perilaku pondasi.
4. Hitung Kapasitas Daya Dukung Mini Pile
Secara konsep, kapasitas ultimit tiang berasal dari dua komponen utama:
Qult = Qp + Qs
Keterangan:
- Qult = kapasitas ultimit tiang.
- Qp = tahanan ujung tiang.
- Qs = tahanan geser atau gesekan selimut tiang.
Tahanan ujung berkaitan dengan kondisi tanah pada area ujung tiang. Sementara itu, gesekan selimut berasal dari interaksi antara permukaan tiang dengan tanah sepanjang bagian tiang yang tertanam.
Semakin dalam tiang masuk ke dalam tanah, bagian selimut tiang yang berinteraksi dengan tanah juga bertambah. Namun, kontribusinya tetap harus dihitung berdasarkan parameter tanah dan metode analisis yang digunakan.
Karena itu, kedalaman yang lebih besar bukan berarti otomatis menghasilkan pondasi yang lebih baik. Kedalaman harus menghasilkan kapasitas dan kinerja pondasi sesuai kebutuhan desain.
5. Tentukan Kedalaman yang Memenuhi Kapasitas
Setelah kapasitas tiang dihitung pada beberapa alternatif kedalaman, tentukan kedalaman yang memenuhi kebutuhan beban struktur.
Sebagai contoh sederhana, hasil analisis dapat dibandingkan pada beberapa kedalaman:
| Kedalaman Rencana | Kondisi yang Diperiksa |
|---|---|
| 6 m | Kapasitas tiang dan lapisan tanah pada ujung |
| 8 m | Kapasitas ujung dan gesekan selimut |
| 10 m | Kapasitas total dan kondisi lapisan pendukung |
| 12 m | Kapasitas total serta penurunan |
Angka tersebut hanya contoh cara membaca alternatif kedalaman, bukan standar kedalaman mini pile.
Kedalaman aktual harus mengikuti hasil penyelidikan tanah dan perhitungan pondasi proyek.
6. Periksa Penurunan Pondasi
Kapasitas dukung bukan satu-satunya pemeriksaan.
Pondasi juga harus diperiksa terhadap penurunan. Tiang yang memiliki kapasitas vertikal memadai tetap harus memenuhi persyaratan penurunan yang ditetapkan dalam desain.
Pemeriksaan penurunan menjadi semakin penting pada kelompok mini pile karena beberapa tiang bekerja bersama melalui pile cap.
Yang diperiksa bukan hanya:
“Apakah tiangnya kuat?”
Tetapi juga:
“Apakah sistem pondasinya mampu menerima beban dengan penurunan yang masih dapat diterima?”
7. Tentukan Kedalaman Pemancangan Berdasarkan Hasil Desain
Setelah data tanah, beban, kapasitas dan penurunan diperiksa, barulah kedalaman pemancangan ditetapkan.
Urutannya dapat diringkas menjadi:
Beban struktur → penyelidikan tanah → profil tanah → analisis kapasitas tiang → pemeriksaan penurunan → kedalaman rencana → pelaksanaan pemancangan
Bagaimana Mengetahui Tanah Keras dari Hasil Sondir?
Hasil sondir dibaca melalui perubahan nilai perlawanan tanah terhadap kedalaman.
Nilai qc menunjukkan perlawanan konus terhadap penetrasi. Pada sondir dengan konus ganda, data juga dapat memberikan fs dan geseran total.
Grafik hasil sondir kemudian digunakan untuk melihat:
- Perubahan lapisan tanah.
- Kedalaman lapisan dengan perlawanan tinggi.
- Ketebalan lapisan pendukung.
- Kondisi tanah di sekitar kedalaman ujung tiang.
- Perubahan gesekan sepanjang kedalaman tiang.
Tidak tepat menetapkan satu angka qc sebagai definisi universal “tanah keras” untuk semua proyek lalu menjadikan angka tersebut sebagai satu-satunya dasar menentukan kedalaman mini pile.
Nilai tanah harus dibaca bersama profil kedalaman, karakteristik tanah, kebutuhan kapasitas, dan metode desain yang digunakan.
Apakah Kedalaman Tanah Keras Sama dengan Kedalaman Mini Pile?
Tidak harus sama.
Misalnya dari hasil penyelidikan terlihat lapisan tanah dengan perlawanan tinggi mulai pada kedalaman tertentu. Kedalaman tersebut menjadi informasi penting, tetapi ujung mini pile masih perlu diperiksa berdasarkan kebutuhan kapasitas dan kondisi lapisan di bawahnya.
Sebaliknya, tiang juga tidak dapat diperdalam tanpa batas hanya dengan alasan ingin mencapai tanah yang lebih keras.
Penambahan kedalaman harus memiliki dasar teknis.
Inilah sebabnya data sondir harus diterjemahkan menjadi desain pondasi, bukan sekadar dibaca untuk mencari angka “tanah keras”.
Faktor yang Menentukan Kedalaman Mini Pile
Beberapa faktor utama yang memengaruhi kedalaman pondasi mini pile meliputi:
Kondisi Lapisan Tanah
Profil tanah menentukan bagaimana tiang berinteraksi dengan tanah dari permukaan hingga ujung tiang.
Beban Struktur
Semakin besar kebutuhan kapasitas pondasi, semakin besar tuntutan terhadap sistem tiang dan konfigurasi pondasi.
Tahanan Ujung
Kondisi tanah pada ujung tiang memberikan kontribusi terhadap kapasitas tiang.
Gesekan Selimut
Permukaan tiang yang tertanam berinteraksi dengan tanah di sepanjang kedalamannya dan memberikan kontribusi terhadap kapasitas.
Penurunan
Kedalaman dan konfigurasi tiang harus memenuhi persyaratan penurunan yang ditetapkan dalam desain.
Kondisi Kelompok Tiang
Mini pile sering bekerja dalam kelompok yang dihubungkan oleh pile cap. Perilaku kelompok perlu diperiksa sebagai satu sistem.
Metode Pemancangan
Cara pemasangan dapat memengaruhi kondisi tanah di sekitar tiang dan hasil pekerjaan di lapangan. Catatan selama pemancangan menjadi bagian penting dalam evaluasi pekerjaan.
Contoh Cara Membaca Kebutuhan Kedalaman Mini Pile
Misalnya sebuah proyek memiliki hasil sondir yang menunjukkan tanah permukaan memiliki perlawanan rendah hingga kedalaman tertentu. Setelah itu nilai perlawanan meningkat dan mencapai lapisan dengan perlawanan tinggi pada kedalaman yang lebih besar.
Dari kondisi tersebut, proses penentuannya bukan:
“Tanah keras mulai 8 meter, berarti mini pile pasti 8 meter.”
Proses yang benar adalah:
1. Tentukan beban yang diterima pondasi.
2. Baca profil tanah dari hasil sondir.
3. Tentukan beberapa kedalaman rencana.
4. Hitung tahanan ujung dan gesekan selimut pada masing-masing kedalaman.
5. Periksa kapasitas tiang terhadap beban desain.
6. Periksa penurunan.
7. Evaluasi konfigurasi kelompok tiang dan pile cap.
8. Tetapkan kedalaman berdasarkan hasil perhitungan.
Dengan cara tersebut, kedalaman mini pile memiliki dasar teknis yang jelas.
Apakah Ada Kedalaman Standar untuk Mini Pile?
Tidak ada satu kedalaman standar yang dapat digunakan untuk semua proyek.
Panjang elemen mini pile yang tersedia di pasaran dapat berbeda dengan kedalaman akhir pondasi. Beberapa batang dapat disambung untuk mencapai kedalaman yang ditentukan dalam desain.
Karena itu, istilah seperti:
- Mini pile 3 meter
- Mini pile 6 meter
- Mini pile 9 meter
- Mini pile 12 meter
tidak dapat langsung dianggap sebagai kedalaman pondasi yang tepat.
Panjang batang merupakan spesifikasi elemen. Kedalaman pondasi adalah hasil dari kebutuhan desain dan kondisi tanah.
Apa yang Terjadi Jika Mini Pile Berhenti Sebelum Lapisan Pendukung?
Jika kedalaman pemancangan belum menghasilkan kapasitas yang dibutuhkan, pondasi dapat mengalami masalah pada kapasitas dukung maupun penurunan.
Risikonya harus dievaluasi berdasarkan kondisi proyek, karena mekanisme daya dukung tiang tidak hanya berasal dari ujung tiang.
Itulah alasan keputusan menghentikan pemancangan tidak boleh hanya berdasarkan perkiraan visual atau target kedalaman yang ditentukan sebelum data tanah diperoleh.
Hasil pemancangan harus dibandingkan dengan kriteria pelaksanaan dan desain pondasi.
Apa yang Harus Diperhatikan Saat Pemancangan Mini Pile?
Setelah kedalaman desain ditentukan, pekerjaan lapangan tetap perlu dikontrol.
Beberapa hal yang perlu diperhatikan meliputi:
- Posisi titik tiang.
- Kelurusan tiang.
- Urutan pemancangan.
- Kondisi sambungan antarsegmen.
- Catatan kedalaman penetrasi.
- Respons tiang terhadap energi pemancangan.
- Kondisi tanah selama pekerjaan.
- Kondisi bangunan di sekitar lokasi.
- Kesesuaian hasil pelaksanaan dengan desain.
Jadi, pekerjaan tidak berhenti pada angka kedalaman yang tertulis di gambar kerja.
Kedalaman rencana harus dapat diterapkan dan diverifikasi melalui pelaksanaan di lapangan.
Kesimpulan
Cara menentukan kedalaman pondasi mini pile sampai tanah keras dimulai dari penyelidikan tanah, terutama data sondir, kemudian dilanjutkan dengan analisis beban, tahanan ujung, gesekan selimut, kapasitas tiang, penurunan, dan kondisi kelompok tiang.
Tanah keras menjadi informasi penting dalam membaca profil tanah, tetapi kedalaman mini pile tidak boleh ditentukan hanya dengan mencari titik pertama tanah keras lalu menghentikan tiang di sana.
Kedalaman akhir harus menghasilkan kapasitas pondasi yang memenuhi kebutuhan struktur dan kinerja penurunan yang ditetapkan dalam desain.
