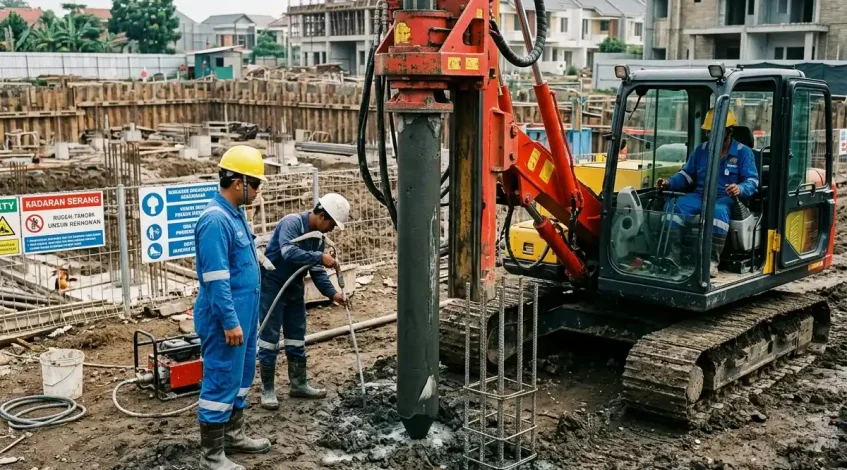

Marking out titik pancang adalah pekerjaan memindahkan posisi tiang dari gambar kerja ke lokasi proyek agar setiap tiang dapat dipancang pada koordinat yang sesuai dengan rencana.
Posisi tersebut tidak ditentukan dengan perkiraan jarak di lapangan. Surveyor menggunakan piling plan, koordinat desain, serta titik kontrol atau benchmark sebagai acuan untuk menentukan lokasi setiap titik pancang.
Kesalahan pada tahap ini dapat membuat posisi tiang bergeser dari susunan yang direncanakan dan memengaruhi hubungan tiang dengan pile cap serta struktur di atasnya.
Cara Menentukan Titik Pancang di Lapangan
Pekerjaan marking out dilakukan melalui beberapa tahap berikut.
1. Periksa Gambar Kerja dan Piling Plan
Langkah pertama adalah memastikan gambar yang digunakan merupakan gambar kerja yang telah disetujui untuk pelaksanaan.
Dari gambar tersebut, surveyor perlu mengetahui:
- posisi grid bangunan
- as struktur
- nomor titik tiang
- koordinat masing-masing titik
- susunan kelompok tiang
- posisi pile cap
- elevasi yang berkaitan dengan pekerjaan pondasi
Koordinat titik pancang menjadi data utama untuk dipindahkan ke lapangan.
2. Tentukan Benchmark dan Titik Kontrol
Surveyor membutuhkan titik referensi yang memiliki posisi dan koordinat yang sudah diketahui. Titik tersebut dapat berupa benchmark atau titik kontrol proyek.
Titik kontrol harus berada pada lokasi yang aman dari aktivitas alat berat agar tidak bergeser atau rusak selama pekerjaan berlangsung.
Dari titik kontrol inilah posisi titik pancang ditentukan menggunakan alat ukur.
3. Gunakan Total Station atau Theodolite
Total Station dapat digunakan untuk menentukan koordinat titik pancang berdasarkan data yang telah dimasukkan dari gambar kerja.
Surveyor menempatkan alat pada titik kontrol, melakukan orientasi terhadap titik referensi, kemudian mengarahkan pengukuran menuju koordinat titik pancang yang dituju.
Theodolite juga dapat digunakan untuk pekerjaan pengukuran posisi berdasarkan metode dan sistem kontrol yang diterapkan pada proyek.
Untuk proyek dengan banyak titik pancang, penggunaan koordinat membuat proses marking lebih terkontrol karena setiap titik memiliki posisi yang jelas.
4. Tandai Posisi Tengah Tiang
Setelah koordinat ditemukan, posisi pusat atau as tiang ditandai pada permukaan area kerja.
Penanda dapat berupa:
- Paku
- Patok
- Batang besi
- Cat semprot
- Tanda lain yang jelas dan sesuai kondisi lapangan
Penandaan harus mudah dikenali oleh tim pemancang.
Untuk area yang akan dilalui alat berat, titik marking perlu dibuat dengan cara yang tidak mudah hilang atau bergeser.
5. Buat Titik Offset Jika Marking Berisiko Terganggu
Titik pancang dapat terganggu ketika alat pancang bergerak dan ditempatkan di atas titik tersebut.
Karena itu, titik kontrol tambahan atau offset dapat dibuat pada posisi yang aman. Offset harus memiliki hubungan yang jelas dengan titik pancang dan dapat digunakan untuk mengembalikan posisi titik jika marking utama hilang.
Jangan membuat offset berdasarkan perkiraan. Jarak dan arahnya harus diketahui dari hasil pengukuran.
6. Lakukan Pengecekan Ulang Sebelum Pemancangan
Setelah seluruh titik ditandai, surveyor perlu melakukan pemeriksaan ulang.
Yang diperiksa antara lain:
- Posisi titik terhadap grid bangunan
- Jarak antar titik
- Kesesuaian dengan susunan pile cap
- Nomor atau identitas titik
- Kondisi marking
- Kestabilan titik kontrol
Pengecekan ini penting karena kesalahan marking baru akan menjadi masalah yang lebih besar ketika tiang sudah terpasang.
Alat yang Digunakan untuk Menentukan Titik Pancang
Peralatan yang digunakan bergantung pada metode pengukuran dan kondisi proyek. Peralatan yang umum digunakan meliputi:
| Alat/Data | Fungsi |
|---|---|
| Total Station | Menentukan posisi titik berdasarkan koordinat |
| Theodolite | Mengukur sudut dan membantu menentukan posisi |
| Meteran | Membantu pemeriksaan jarak di lapangan |
| Benchmark/Titik Kontrol | Menjadi referensi pengukuran |
| Patok atau paku | Menandai posisi titik |
| Cat semprot | Membuat marking mudah terlihat |
| Piling plan | Menjadi acuan susunan dan posisi tiang |
Yang paling penting bukan sekadar alatnya, tetapi data koordinat dan titik kontrol yang benar. Alat ukur yang baik tetap menghasilkan posisi yang salah jika referensi atau data yang digunakan keliru.
Apa yang Terjadi Jika Titik Pancang Salah?
Kesalahan posisi tiang dapat menyebabkan susunan tiang tidak sesuai dengan desain. Dampaknya dapat terlihat ketika pekerjaan pile cap dilakukan, misalnya posisi tiang terlalu dekat dengan batas pile cap atau susunan tiang tidak sesuai dengan posisi kolom.
Jika penyimpangan sudah terjadi, tindakan koreksi harus ditentukan berdasarkan kondisi aktual dan evaluasi perencana struktur. Jangan menggeser posisi tiang berdasarkan keputusan lapangan tanpa pemeriksaan teknis.
Karena itu, marking out bukan sekadar memberi tanda di tanah. Pekerjaan ini merupakan proses memindahkan koordinat desain menjadi posisi fisik yang akan menjadi acuan pemancangan.
Berapa Toleransi Kesalahan Titik Pancang?
Tidak ada satu angka toleransi yang dapat diterapkan untuk semua proyek. Batas penyimpangan harus mengacu pada gambar kerja, spesifikasi teknis, standar proyek, dan ketentuan perencanaan yang berlaku.
Jadi, target pekerjaan survey bukan mencari angka toleransi dari artikel umum, tetapi memastikan titik yang dipancang sesuai dengan referensi dan persyaratan proyek.
Kesimpulan
Cara menentukan titik pancang dimulai dari memeriksa piling plan dan koordinat desain, menentukan benchmark atau titik kontrol, melakukan pengukuran menggunakan Total Station atau alat ukur yang sesuai, memberi marking pada posisi tiang, membuat offset jika diperlukan, lalu melakukan pengecekan ulang sebelum alat pancang bekerja.
Kami menempatkan marking out sebagai bagian penting dari persiapan pemancangan karena posisi tiang harus mengikuti desain, bukan perkiraan di lapangan.
