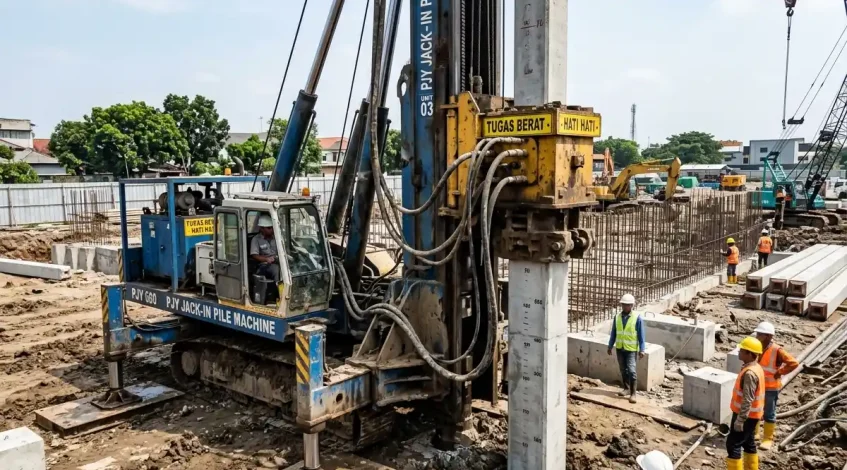

Hydraulic jack in pile adalah metode pemancangan tiang dengan cara menekan tiang masuk ke dalam tanah menggunakan gaya hidrolik, bukan memukulnya dengan hammer. Metode ini dikenal sebagai pemancangan statis dan menghasilkan getaran yang sangat rendah karena tidak menggunakan energi tumbukan.
Pada pekerjaan pondasi, metode ini digunakan dengan alat Hydraulic Static Pile Driver (HSPD). Sistem hidrolik memberikan gaya tekan ke tiang secara bertahap sampai mencapai kedalaman atau kriteria pemancangan yang ditentukan dalam perencanaan.
Apa Itu Hydraulic Jack In Pile?
Hydraulic jack in pile merupakan sistem pemancangan tiang menggunakan dongkrak hidrolik. Tiang dijepit oleh bagian penjepit alat, kemudian silinder hidrolik memberikan tekanan sehingga tiang bergerak turun menembus tanah.
Prinsipnya berbeda dari drop hammer yang memasukkan tiang melalui pukulan. Pada jack in pile, gaya utama berasal dari tekanan hidrolik yang diberikan secara statis.
HSPD membutuhkan gaya reaksi untuk menahan tekanan tersebut. Berat alat, counterweight, atau sistem reaksi dari tiang yang sudah tertanam dapat digunakan sesuai konfigurasi alat.
Bagaimana Cara Kerja Hydraulic Jack In Pile?
Proses pemancangan dimulai dengan menempatkan HSPD pada titik tiang yang sudah ditentukan. Tiang kemudian diposisikan pada sistem penjepit atau clamping box.
Setelah posisi dan vertikalitas tiang diperiksa, sistem hidrolik menjepit dan menekan tiang ke bawah. Tekanan diberikan secara bertahap sehingga tiang masuk ke dalam tanah tanpa proses pemukulan.
Secara sederhana, alurnya:
- Menentukan dan menandai titik pancang.
- Menempatkan HSPD pada posisi kerja.
- Mengangkat dan memasukkan tiang ke clamping box.
- Mengatur posisi serta vertikalitas tiang.
- Menjepit tiang menggunakan sistem hidrolik.
- Menekan tiang masuk ke dalam tanah.
- Memantau tekanan dan kedalaman selama pemancangan.
- Menyambung segmen tiang jika panjang yang dibutuhkan melebihi satu batang.
- Melanjutkan penekanan sampai kriteria pemancangan terpenuhi.
- Mencatat hasil pemancangan pada pile driving record.
Pengukuran tekanan pada sistem hidrolik menjadi salah satu bagian penting dalam pekerjaan karena memberikan data gaya tekan yang diterapkan selama proses pemancangan. Data tersebut tetap harus dibaca sesuai metode evaluasi dan kriteria desain yang digunakan pada proyek.
Mengapa Hydraulic Jack In Pile Minim Getaran?
Sumber getaran terbesar pada pemancangan dengan hammer berasal dari energi tumbukan ketika hammer memukul kepala tiang.
Hydraulic jack in pile bekerja dengan prinsip berbeda. Tiang ditekan menggunakan gaya hidrolik secara bertahap sehingga tidak ada siklus pukulan hammer yang menjadi sumber utama getaran pada metode impact driving.
Karena itu, metode ini cocok dibahas sebagai pemancangan tanpa tumbukan dengan gangguan getaran yang sangat rendah, terutama ketika pekerjaan berada dekat bangunan yang sudah berdiri. Penelitian pada pekerjaan jack-in pile juga menunjukkan pengurangan gangguan getaran dan kebisingan dibanding metode pemancangan yang menggunakan tumbukan.
Apa Saja Bagian Penting pada Sistem Jack In Pile?
Beberapa bagian utama yang bekerja dalam proses pemancangan antara lain:
- Hydraulic cylinder, menghasilkan gaya tekan untuk mendorong tiang.
- Clamping box, menjepit tiang selama proses penekanan.
- Hydraulic clamping system, memberikan gaya penjepitan pada tiang.
- Counterweight atau sistem reaksi, menyediakan tahanan terhadap gaya tekan.
- Sistem pengukuran tekanan, digunakan untuk memantau tekanan hidrolik selama pemancangan.
Kombinasi bagian tersebut memungkinkan tiang ditekan secara bertahap tanpa membutuhkan pukulan hammer.
Apakah Hydraulic Jack In Bisa Digunakan untuk Mini Pile?
Bisa. Mini pile adalah salah satu jenis tiang yang dapat dipancang menggunakan sistem hydraulic static pile driver, selama dimensi, kapasitas tiang, kapasitas alat, kondisi tanah, dan kebutuhan pemancangan sesuai dengan perencanaan proyek.
Pada pekerjaan mini pile, metode jack in memberikan proses pemasangan dengan gangguan getaran yang rendah. Hal ini menjadi karakter penting ketika pekerjaan pondasi berlangsung di lingkungan dengan bangunan yang berdekatan.
Yang perlu diperhatikan bukan hanya jenis tiangnya, tetapi juga kemampuan alat memberikan gaya tekan yang dibutuhkan serta kondisi area kerja untuk mobilisasi dan pengoperasian alat.
Apa Hasil yang Dipantau Saat Pemancangan?
Pemancangan jack in tidak berhenti pada proses menekan tiang sampai masuk tanah. Pekerjaan juga membutuhkan pencatatan dan pengendalian selama proses berlangsung.
Beberapa hal yang diperhatikan meliputi:
- Posisi titik pancang
- Vertikalitas tiang
- Kedalaman penetrasi
- Tekanan atau gaya tekan
- Kondisi fisik tiang
- Sambungan antarsegmen
- Urutan pemancangan
- Hasil pencatatan pemancangan
Data tersebut menjadi bagian dari kontrol pekerjaan dan perlu disesuaikan dengan kriteria yang ditetapkan dalam desain pondasi.
Hydraulic Jack In Pile untuk Pemancangan Minim Gangguan
Inti dari hydraulic jack in pile terletak pada cara memasukkan tiang ke tanah. Tiang tidak dipukul, melainkan ditekan menggunakan gaya hidrolik.
Karakter inilah yang membuat metode jack in pile memiliki tingkat getaran dan kebisingan yang rendah dibanding pemancangan dengan sistem hammer. Metode ini juga memungkinkan gaya tekan selama proses pemancangan dipantau melalui sistem alat.
