Sheet pile adalah elemen turap yang dipasang saling mengunci untuk membentuk dinding vertikal penahan tanah, air, atau keduanya. Dalam pekerjaan konstruksi, sheet pile digunakan untuk mengendalikan tekanan lateral tanah, menjaga kestabilan galian, melindungi tebing, serta membentuk batas struktur pada area yang membutuhkan penahan tanah.
Di Indonesia, sheet pile juga dikenal sebagai turap. Kementerian Pekerjaan Umum mendefinisikan turap sebagai jenis tiang pancang khusus yang digunakan untuk dinding penahan tanah atau pengamanan terhadap gerusan. Spesifikasi Umum Bina Marga juga mengenal turap kayu, turap baja, dan turap beton pracetak sebagai jenis pekerjaan turap.
Karena bekerja menghadapi tekanan horizontal, sheet pile memiliki prinsip kerja yang berbeda dari tiang pancang pondasi. Tiang pancang membawa beban struktur ke dalam tanah, sedangkan sheet pile membentuk sistem penahan lateral. Perbedaan fungsi ini penting dipahami sebelum menentukan sistem pondasi atau penahan tanah untuk sebuah proyek.
Apa Itu Sheet Pile?
Sheet pile adalah elemen struktur berbentuk lembaran atau profil memanjang yang dipasang berurutan dan saling terhubung sehingga membentuk dinding menerus. Setelah dipancang ke dalam tanah, rangkaian tersebut bekerja sebagai dinding turap untuk menahan tekanan tanah dan dalam kondisi tertentu membantu mengendalikan aliran air.
Sheet pile dapat dibuat dari beberapa material, terutama:
- Baja
- Beton pracetak
- Kayu untuk kebutuhan tertentu
Dalam pekerjaan konstruksi modern, turap baja dan turap beton pracetak menjadi pilihan penting untuk berbagai pekerjaan penahan tanah. Spesifikasi Bina Marga secara khusus mengatur turap baja, turap kayu, dan turap beton pracetak dalam pekerjaan turap.
Pada sheet pile yang memiliki sistem sambungan interlock, setiap elemen disusun dan dikunci dengan elemen berikutnya. Hasil akhirnya berupa dinding memanjang yang bekerja sebagai satu sistem penahan.
Fungsi Sheet Pile
Fungsi utama sheet pile adalah menahan tekanan lateral yang bekerja dari tanah atau air terhadap struktur. Dari fungsi utama tersebut, sheet pile digunakan pada berbagai pekerjaan konstruksi.
1. Menahan Tanah
Sheet pile digunakan untuk mempertahankan perbedaan elevasi tanah dan mencegah tanah bergerak menuju area yang lebih rendah.
Contohnya terdapat pada:
- tebing jalan
- tebing sungai
- area galian
- saluran
- kawasan konstruksi dengan ruang terbatas
Konstruksi turap memang dirancang untuk membentuk dinding penahan tanah dengan elemen yang dipancang ke dalam tanah.
2. Menahan Dinding Galian
Pekerjaan galian membutuhkan pengendalian kestabilan tanah di sisi galian. Sheet pile dapat dipasang terlebih dahulu di sekeliling area pekerjaan kemudian galian dilakukan di sisi dalamnya.
Sistem ini banyak digunakan pada pekerjaan yang membutuhkan galian dengan kondisi ruang terbatas, termasuk konstruksi basement dan pekerjaan struktur bawah tanah.
3. Melindungi Tebing Sungai
Sheet pile juga digunakan untuk memperkuat tebing sungai dan mengendalikan gerusan. Dalam spesifikasi Bina Marga, turap termasuk struktur yang digunakan untuk pengamanan terhadap gerusan.
Penggunaan ini membuat sheet pile relevan untuk pekerjaan:
- Normalisasi sungai
- Perlindungan tebing
- Saluran air
- Bendungan
- Bangunan pengendali aliran
4. Membentuk Dinding Penahan pada Area Pelabuhan
Pada kawasan pelabuhan dan tepi perairan, struktur harus menghadapi tekanan tanah sekaligus pengaruh lingkungan air. Sheet pile dapat digunakan sebagai bagian dari sistem dinding penahan pada kawasan tersebut.
5. Mendukung Pekerjaan Basement
Pada konstruksi basement, sheet pile dapat berfungsi sebagai dinding penahan tanah di perimeter galian.
Sistem penahan dapat dikombinasikan dengan strut atau anchor sesuai rancangan struktur. Pemilihan sistem pendukung tersebut harus mengikuti perhitungan geoteknik dan struktur proyek.
Jenis-Jenis Sheet Pile
Jenis sheet pile dapat dibedakan berdasarkan material dan bentuk profilnya.
Sheet Pile Baja
Sheet pile baja merupakan turap yang menggunakan profil baja sebagai elemen utama.
Baja memberikan kapasitas struktur yang tinggi dan memungkinkan elemen diproduksi dalam profil yang dirancang untuk kebutuhan penahan lateral.
Dalam Spesifikasi Umum Bina Marga, turap baja harus memenuhi ketentuan AASHTO M202M/M202-08(2012).
Turap baja digunakan pada berbagai pekerjaan seperti:
- Penahan galian
- Perlindungan tebing
- Pekerjaan sungai
- Konstruksi pelabuhan
- Dinding penahan tanah
- Pekerjaan sementara maupun permanen sesuai desain
Salah satu hal penting pada turap baja adalah perlindungan terhadap korosi. Panduan teknis Bina Marga menyebutkan bahwa turap baja yang berpotensi mengalami korosi akibat lingkungan perlu mendapatkan perlindungan yang sesuai.
Sheet Pile Beton

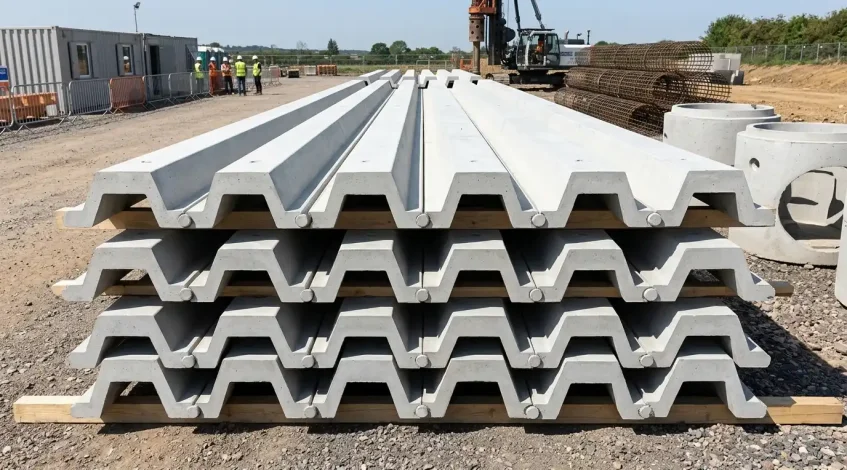

Sheet pile beton merupakan elemen turap yang dibuat dari beton pracetak dan dipasang membentuk dinding penahan.
Jenis ini digunakan pada berbagai pekerjaan penahan tanah dan perlindungan tebing. Dalam pekerjaan jalan dan jembatan, Bina Marga juga mencantumkan turap beton pracetak sebagai salah satu jenis turap.
Salah satu bentuk yang dikenal dalam pekerjaan konstruksi adalah corrugated concrete sheet pile (CCSP) atau turap beton bergelombang.
Sheet Pile Kayu
Turap kayu merupakan jenis turap yang menggunakan kayu sebagai elemen dinding.
Penggunaannya lebih terbatas dibandingkan turap baja dan beton karena karakteristik material serta kebutuhan struktur proyek. Spesifikasi Bina Marga tetap mengakui turap kayu sebagai salah satu jenis pekerjaan turap.
Bagaimana Sheet Pile Bekerja?
Prinsip kerja sheet pile berpusat pada tahanan terhadap tekanan lateral.
Tanah di belakang sheet pile menghasilkan tekanan horizontal. Tekanan tersebut diteruskan ke badan turap dan kemudian dilawan oleh bagian turap yang tertanam di dalam tanah.
Karena itu, kedalaman penetrasi sheet pile menjadi bagian penting dalam desain.
Semakin besar tekanan tanah dan beban yang bekerja di belakang turap, semakin besar tuntutan terhadap kapasitas struktur serta sistem pendukungnya.
Pada kondisi tertentu, sheet pile dapat menggunakan:
- Strut
- Anchor
- Waler
- Sistem penopang lainnya
Pemilihan sistem tersebut harus berdasarkan kondisi tanah, kedalaman galian, beban di belakang turap, muka air tanah, serta konfigurasi struktur.
Sheet pile tidak boleh dipilih hanya berdasarkan ukuran fisik. Perencana harus menentukan profil, panjang, kedalaman penetrasi, dan sistem penahan berdasarkan kondisi proyek.
Bagaimana Cara Pemasangan Sheet Pile?
Pemasangan sheet pile dimulai dari persiapan area dan penentuan garis pemasangan. Posisi setiap elemen harus dikontrol agar dinding turap terbentuk sesuai desain.
Secara umum, proses pekerjaan mencakup:
1. Persiapan Lokasi
Area kerja disiapkan agar alat pemancangan dapat beroperasi dengan aman.
Titik dan garis pemasangan sheet pile ditentukan berdasarkan gambar kerja.
2. Pemasangan Guide Frame
Guide frame dapat digunakan untuk menjaga posisi dan arah sheet pile pada tahap awal pemasangan.
Tahap ini penting karena kesalahan posisi pada elemen awal dapat memengaruhi posisi elemen berikutnya.
3. Pemancangan Sheet Pile
Sheet pile ditempatkan pada posisi yang telah ditentukan kemudian dipancang menggunakan peralatan yang sesuai.
Metode pemancangan dapat menggunakan hammer sesuai kebutuhan proyek dan karakteristik tanah.
Dokumen Bina Marga untuk pekerjaan turap baja mencantumkan penggunaan diesel hammer dalam asumsi metode pelaksanaan tertentu serta mengatur penghentian pemancangan berdasarkan beban rencana atau kedalaman yang ditentukan.
4. Penyambungan Interlock
Elemen sheet pile dipasang saling mengunci sehingga membentuk rangkaian dinding menerus.
Kualitas sambungan sangat penting karena setiap elemen harus mempertahankan posisi dan keterhubungan dengan elemen berikutnya.
5. Pemeriksaan Posisi dan Kedalaman
Setelah pemancangan, posisi, elevasi, kemiringan, serta kedalaman penetrasi diperiksa terhadap persyaratan desain.
Untuk turap baja, kondisi kepala dan kaki turap juga perlu diperhatikan. Panduan teknis Bina Marga menjelaskan bahwa ujung turap baja dapat diperkuat ketika pemancangan dilakukan pada tanah keras untuk mengurangi risiko kerusakan pada bagian kaki turap.
Sheet Pile untuk Galian Basement
Penggunaan sheet pile pada basement memiliki fungsi untuk menahan tanah di sekeliling area galian selama pekerjaan struktur bawah berlangsung.
Sistemnya dapat terdiri dari:
Sheet pile → strut/anchor → galian → struktur basement
Sheet pile bekerja sebagai penahan lateral, sementara strut atau anchor memberikan dukungan tambahan terhadap tekanan tanah sesuai desain.
Perlu dipahami bahwa sheet pile bukan pengganti tiang pondasi. Pada basement, sheet pile dapat menahan tanah sementara atau menjadi bagian dari sistem dinding, sedangkan tiang pancang atau bore pile memiliki fungsi utama mendukung beban struktur vertikal.
Perbedaan Sheet Pile dan Tiang Pancang
| Faktor | Sheet Pile | Tiang Pancang |
|---|---|---|
| Fungsi utama | Menahan tekanan lateral | Menyalurkan beban struktur |
| Bentuk | Lembaran/profil memanjang | Elemen tiang individual |
| Susunan | Saling mengunci membentuk dinding | Dipasang pada titik pondasi |
| Beban utama | Lateral | Aksial dan lateral sesuai desain |
| Penggunaan | Penahan tanah, galian, tebing | Pondasi bangunan |
| Contoh | Basement, sungai, galian | Gedung, jembatan, gudang |
Kesalahan yang sering terjadi adalah menyamakan sheet pile dengan tiang pancang. Keduanya sama-sama dapat dipancang ke dalam tanah, tetapi fungsi strukturalnya berbeda.
Sheet pile membentuk sistem dinding penahan. Tiang pancang menjadi elemen pondasi untuk meneruskan beban struktur ke lapisan tanah pendukung.
Apa yang Menentukan Pemilihan Sheet Pile?
Pemilihan sheet pile harus mempertimbangkan kondisi aktual proyek.
Beberapa faktor utamanya meliputi:
Kondisi Tanah
Jenis tanah menentukan besarnya tekanan lateral dan tingkat kesulitan pemancangan.
Kedalaman Galian
Semakin dalam galian, tuntutan terhadap sistem penahan tanah semakin besar.
Beban di Belakang Turap
Beban kendaraan, bangunan, material, dan struktur lain di belakang sheet pile dapat meningkatkan tekanan lateral.
Kondisi Air
Muka air tanah dan tekanan air harus diperhitungkan karena air dapat memberikan tekanan tambahan terhadap dinding turap.
Lingkungan Korosif
Pada lingkungan dengan paparan air atau kondisi yang mempercepat korosi, perlindungan material harus masuk dalam perencanaan. Bina Marga secara khusus memberikan ketentuan perlindungan terhadap korosi pada turap baja yang terpapar kondisi lingkungan tertentu.
Metode Pemancangan
Kondisi lokasi menentukan jenis alat yang dapat digunakan. Ruang kerja, akses alat, karakteristik tanah, dan lingkungan sekitar harus diperhitungkan sebelum metode pemancangan ditetapkan.
Apakah Sheet Pile Cocok untuk Semua Proyek?
Tidak. Sheet pile harus dipilih berdasarkan kebutuhan struktur dan kondisi tanah proyek.
Sheet pile sangat tepat ketika proyek membutuhkan dinding penahan yang dipasang dengan sistem elemen yang saling mengunci, terutama pada pekerjaan galian, perlindungan tebing, pekerjaan sungai, dan struktur yang berhadapan dengan tekanan lateral.
Namun, pemilihan akhir tetap membutuhkan data teknis seperti:
- Penyelidikan tanah
- Kedalaman galian
- Muka air tanah
- Beban di belakang turap
- Panjang sheet pile
- Kebutuhan penetrasi
- Kapasitas profil
- Metode pemasangan
Untuk proyek dengan tuntutan struktur tinggi, desain sheet pile harus dilakukan berdasarkan analisis geoteknik dan struktur.
Kesimpulan
Sheet pile adalah sistem turap yang membentuk dinding vertikal untuk menahan tekanan lateral tanah, air, atau kombinasi keduanya. Penggunaannya mencakup penahan galian, perlindungan tebing sungai, dinding penahan tanah, pekerjaan basement, hingga berbagai pekerjaan konstruksi di kawasan perairan.
Jenis sheet pile yang digunakan harus disesuaikan dengan kebutuhan proyek. Turap baja, turap beton pracetak, dan turap kayu memiliki karakteristik serta area penggunaan yang berbeda.
Yang paling penting, jangan menyamakan sheet pile dengan tiang pancang. Sheet pile bekerja sebagai sistem penahan lateral, sedangkan tiang pancang digunakan sebagai elemen pondasi untuk meneruskan beban struktur ke tanah.
