End bearing pile adalah tiang pondasi yang menyalurkan beban struktur terutama melalui tahanan pada ujung atau dasar tiang ke lapisan tanah keras atau batuan di bawahnya. Karena mekanisme utamanya berada pada ujung tiang, end bearing pile juga disebut tiang dukung ujung atau point bearing pile.
Pada sistem ini, tiang menembus lapisan tanah yang lebih lemah hingga mencapai lapisan pendukung yang memiliki kapasitas untuk menerima beban. Beban dari struktur kemudian diteruskan melalui tiang menuju lapisan tersebut. FHWA membedakan fondasi tiang berdasarkan mekanisme transfer bebannya menjadi end-bearing dan friction pile, meskipun dalam kondisi nyata kontribusi tahanan ujung dan tahanan selimut dapat bekerja secara bersamaan.
Bagi kami, memahami konsep end bearing pile penting sebelum menentukan jenis, panjang, ukuran, dan metode pemasangan tiang pancang. Pemilihan tiang tidak cukup berdasarkan ukuran tiang. Kondisi tanah dan posisi lapisan pendukung menjadi dasar utama perencanaannya.
Apa Itu End Bearing Pile?
End bearing pile adalah tiang pondasi dalam yang kapasitas dukung utamanya berasal dari tahanan tanah atau batuan pada ujung tiang.
Prinsip kerjanya sederhana. Beban dari bangunan diterima oleh kepala tiang, kemudian diteruskan sepanjang badan tiang hingga mencapai ujungnya. Ujung tiang menekan lapisan tanah keras atau batuan sehingga terbentuk end bearing resistance atau tahanan ujung.
Gambaran sederhananya:
Beban struktur → pile cap → tiang pancang → ujung tiang → tanah keras/batuan
Karena itu, end bearing pile berkaitan erat dengan kondisi stratigrafi tanah. Jika lapisan pendukung berada pada kedalaman tertentu, panjang tiang harus dirancang agar ujung tiang mencapai lapisan yang dituju dengan kapasitas dukung yang memenuhi kebutuhan struktur.
Dalam SNI 8460:2017, fondasi tiang dirancang untuk mentransfer beban ke lapisan tanah yang lebih dalam yang mampu memikul beban kerja dengan faktor keamanan yang memadai sekaligus memenuhi persyaratan penurunan dan stabilitas.
Cara Kerja End Bearing Pile
Cara kerja end bearing pile berpusat pada tahanan ujung tiang.
Ketika struktur memberikan beban vertikal, beban tersebut masuk ke sistem pile cap dan diteruskan ke sejumlah tiang. Tiang kemudian mentransfer beban ke tanah.
Pada end bearing pile, mekanisme yang menjadi fokus adalah tekanan pada area ujung tiang.
Secara konseptual:
Qb = qb × Ab
Keterangan:
- Qb = tahanan ujung tiang
- qb = tahanan satuan pada ujung tiang
- Ab = luas penampang ujung tiang
Besarnya tahanan ujung tidak dapat ditentukan hanya dari luas penampang tiang. Nilainya berkaitan dengan kondisi tanah atau batuan di sekitar ujung tiang, parameter kekuatan tanah, kedalaman, geometri tiang, serta metode analisis yang digunakan.
Karena itu, end bearing pile harus dirancang berdasarkan data penyelidikan tanah, bukan sekadar asumsi kedalaman.
Mengapa End Bearing Pile Membutuhkan Lapisan Tanah Keras?
End bearing pile membutuhkan lapisan pendukung yang mampu menerima beban dari ujung tiang.
Lapisan tersebut dapat berupa:
- Tanah berbutir padat
- Pasir padat
- Kerikil
- Lempung keras
- Batuan
- Atau lapisan pendukung lain yang memenuhi persyaratan desain
SNI 8460:2017 menjelaskan bahwa kapasitas tiang berasal dari kombinasi tahanan gesek sepanjang selimut dan tahanan ujung. Kontribusi keduanya bergantung pada kondisi tanah dan karakteristik tiang. SNI juga menyebutkan bahwa tahanan ujung dapat dominan pada lapisan pasir atau kerikil padat serta tanah lempung keras.
Fungsi End Bearing Pile
Fungsi utama end bearing pile adalah menyalurkan beban struktur menuju lapisan tanah yang mampu memberikan tahanan ujung yang diperlukan.
Dalam konstruksi, sistem ini digunakan sebagai bagian dari pondasi dalam ketika lapisan tanah di dekat permukaan tidak mampu memberikan dukungan yang dibutuhkan struktur.
Beberapa fungsi pentingnya meliputi:
1. Meneruskan Beban ke Lapisan Pendukung
Beban dari struktur diteruskan melalui tiang menuju lapisan tanah atau batuan yang menjadi tumpuan ujung.
2. Mendukung Beban Struktur Besar
Pondasi tiang digunakan ketika struktur membutuhkan kapasitas dukung yang tidak dapat dipenuhi oleh pondasi dangkal pada kondisi tanah yang tersedia.
3. Mengatasi Lapisan Tanah Permukaan yang Lemah
Tiang dapat melewati lapisan tanah yang lemah untuk mencapai kedalaman dengan kondisi pendukung yang lebih sesuai.
4. Mengendalikan Risiko Penurunan
Desain pondasi harus memperhitungkan penurunan total dan beda penurunan. SNI 8460:2017 menempatkan penurunan sebagai salah satu aspek yang harus diperiksa dalam perancangan fondasi tiang.
Komponen yang Berperan dalam Sistem End Bearing Pile
End bearing pile bukan hanya soal batang tiang. Sistemnya terdiri dari beberapa bagian yang bekerja sebagai satu kesatuan.
Tiang Pancang
Elemen utama yang meneruskan beban dari struktur menuju tanah.
Tiang dapat menggunakan material seperti beton pracetak, beton prategang, baja, atau material lain sesuai desain.
Kepala Tiang
Bagian atas tiang yang terhubung dengan pile cap atau elemen struktur lainnya.
Pile Cap
Pile cap mengikat beberapa tiang menjadi satu kelompok dan mendistribusikan beban struktur ke masing-masing tiang.
Ujung Tiang
Bagian paling bawah tiang yang bersentuhan dengan lapisan pendukung dan menghasilkan tahanan ujung.
Lapisan Tanah Pendukung
Lapisan tanah atau batuan yang menerima tekanan dari ujung tiang.
Hubungan sederhananya:
Struktur → pile cap → kepala tiang → badan tiang → ujung tiang → lapisan pendukung

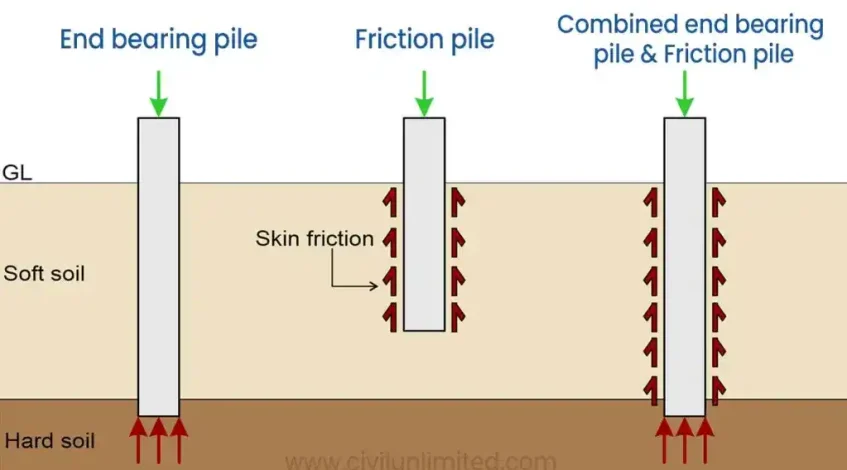

End Bearing Pile vs Friction Pile
Perbedaan paling jelas terletak pada mekanisme utama penyaluran beban.
| Faktor | End Bearing Pile | Friction Pile |
|---|---|---|
| Istilah Indonesia | Tiang dukung ujung | Tiang gesek |
| Mekanisme utama | Tahanan ujung | Tahanan gesek selimut |
| Lokasi tahanan utama | Ujung tiang | Sepanjang permukaan tiang |
| Lapisan pendukung | Mencapai lapisan pendukung | Mengandalkan interaksi tiang dan tanah sepanjang kedalaman |
| Faktor penting | Kondisi tanah di ujung tiang | Kondisi tanah sepanjang selimut |
| Istilah lain | Point bearing pile | Skin friction pile |
FHWA menjelaskan bahwa end-bearing pile dirancang dengan tahanan utama pada ujung, sedangkan friction pile mengembangkan kapasitas melalui transfer beban sepanjang batang tiang. Namun, analisis fondasi yang sebenarnya tetap perlu memperhitungkan kontribusi tahanan selimut dan tahanan ujung sesuai kondisi tanah dan metode desain.
Apakah End Bearing Pile Hanya Mengandalkan Ujung Tiang?
Tidak tepat jika dipahami secara mutlak.
Istilah end bearing pile menunjukkan bahwa tahanan ujung menjadi mekanisme dominan dalam kapasitas dukungnya. Tiang tetap dapat menerima kontribusi dari tahanan gesek sepanjang selimut.
SNI 8460:2017 menyatakan bahwa kapasitas ultimit tiang diperoleh dari tahanan gesek sepanjang selimut ditambah tahanan ujung tiang. Besarnya kontribusi masing-masing dipengaruhi kondisi tanah dan karakteristik tiang.
Secara sederhana:
Qu = Qs + Qb
Keterangan:
- Qu = kapasitas ultimit tiang
- Qs = tahanan gesek selimut
- Qb = tahanan ujung
Jadi, pengelompokan sebagai end bearing pile ditentukan oleh mekanisme yang dominan, bukan berarti tahanan selimut selalu bernilai nol.
Kapan End Bearing Pile Digunakan?
End bearing pile dipertimbangkan ketika penyelidikan tanah menunjukkan adanya lapisan pendukung yang dapat dicapai oleh tiang dan memiliki kapasitas yang sesuai dengan kebutuhan struktur.
Beberapa kondisi yang mendukung penggunaan mekanisme end bearing antara lain:
- lapisan tanah permukaan memiliki daya dukung rendah;
- terdapat lapisan tanah padat pada kedalaman tertentu;
- terdapat batuan yang dapat menjadi lapisan pendukung;
- struktur memberikan beban vertikal besar;
- desain membutuhkan mekanisme transfer beban menuju lapisan yang lebih dalam;
- hasil penyelidikan tanah menunjukkan kondisi yang mendukung mekanisme tahanan ujung.
Penentuan akhirnya tetap membutuhkan analisis geoteknik. Kedalaman tiang tidak boleh ditentukan hanya berdasarkan perkiraan atau pengalaman proyek lain.
Data Tanah yang Dibutuhkan
Perencanaan end bearing pile membutuhkan informasi kondisi bawah permukaan.
Data yang dapat digunakan dalam analisis antara lain:
- Hasil Standard Penetration Test (SPT)
- Hasil Cone Penetration Test (CPT/sondir)
- Karakteristik lapisan tanah
- Parameter kuat geser
- Berat isi tanah
- Muka air tanah
- Kedalaman lapisan keras
- Kondisi batuan jika ujung tiang direncanakan bertumpu pada batuan
SNI 8460:2017 menempatkan data penyelidikan lapangan dan laboratorium sebagai dasar dalam analisis geoteknik.
Untuk itu, sondir dan SPT bukan sekadar data pelengkap. Keduanya membantu memberikan gambaran kondisi tanah yang menjadi dasar penentuan kedalaman dan kapasitas tiang.
Bagaimana Menghitung Daya Dukung End Bearing Pile?
Secara konseptual, tahanan ujung dapat ditulis:
Qb = qb × Ab
Luas penampang ujung bergantung pada bentuk dan dimensi tiang.
Untuk tiang berbentuk lingkaran:
Ab = πD²/4
Sedangkan untuk tiang berbentuk persegi:
Ab = B × L
Namun, rumus sederhana tersebut belum cukup untuk menentukan kapasitas desain sebuah tiang.
Nilai qb harus ditentukan berdasarkan metode analisis yang sesuai dengan jenis tanah, data penyelidikan, geometri tiang, dan kondisi pemasangan.
Dalam praktik geoteknik, kapasitas tiang dapat dianalisis menggunakan data SPT, CPT, parameter tanah, metode analitik, metode empiris yang telah teruji, serta diverifikasi melalui pengujian pembebanan apabila diperlukan. SNI 8460:2017 juga menetapkan bahwa beban ultimit tiang tunggal ditentukan berdasarkan metode teknik fondasi yang berlaku dan dapat menggunakan hasil uji pembebanan.
Karena itu, jangan menentukan kapasitas end bearing pile hanya dengan mengalikan luas ujung tiang dengan angka daya dukung tanah yang diambil secara sembarangan.
Pengaruh Kedalaman Tiang
Kedalaman menjadi faktor penting dalam end bearing pile karena ujung tiang harus berada pada lapisan yang memenuhi kriteria desain.
Semakin dalam tiang dipasang, kondisi tanah pada ujung dan sepanjang tiang dapat berubah. Perencana perlu melihat profil tanah secara vertikal, bukan hanya satu nilai daya dukung.
Yang dicari bukan sekadar:
“Berapa meter tiangnya?”
Pertanyaan yang benar adalah:
“Pada kedalaman berapa ujung tiang mencapai lapisan yang mampu memberikan kapasitas dan memenuhi kriteria penurunan yang dipersyaratkan?”
Inilah alasan investigasi tanah menjadi bagian penting sebelum pekerjaan pondasi dilaksanakan.
Kelebihan End Bearing Pile
End bearing pile memiliki beberapa keunggulan dari sisi mekanisme transfer beban.
Transfer Beban ke Lapisan Pendukung
Beban diarahkan ke lapisan yang dirancang sebagai tumpuan ujung sehingga mekanisme dukungnya jelas.
Cocok untuk Lapisan Keras pada Kedalaman Tertentu
Jika hasil penyelidikan menunjukkan lapisan pendukung yang jelas, desain dapat diarahkan untuk mencapai lapisan tersebut.
Kapasitas Ujung Dapat Dianalisis
Tahanan ujung dapat dihitung berdasarkan parameter tanah dan geometri ujung tiang.
Dapat Digunakan untuk Struktur dengan Beban Besar
Pondasi tiang memungkinkan beban struktur ditransfer ke kedalaman yang lebih sesuai ketika kondisi tanah permukaan tidak memenuhi kebutuhan.
Kekurangan dan Tantangan End Bearing Pile
End bearing pile juga memiliki tantangan teknis.
Membutuhkan Penyelidikan Tanah yang Baik
Tanpa mengetahui posisi dan karakteristik lapisan pendukung, penentuan panjang tiang menjadi tidak tepat.
Kedalaman Lapisan Keras Dapat Berbeda
Profil tanah tidak selalu seragam di seluruh area proyek. Perbedaan lapisan tanah dapat memengaruhi desain dan pelaksanaan.
Proses Pemasangan Harus Dikendalikan
Untuk tiang pancang, proses pemancangan perlu dipantau agar pencapaian kedalaman, penetrasi, kondisi kepala tiang, posisi tiang, dan kriteria penerimaan sesuai dengan dokumen desain.
Penurunan Tetap Harus Diperiksa
Mencapai lapisan keras bukan satu-satunya syarat keberhasilan fondasi. SNI 8460:2017 mensyaratkan pemeriksaan terhadap faktor keamanan, penurunan total dan beda penurunan, serta stabilitas bangunan di sekitar.
Apakah End Bearing Pile Sama dengan Point Bearing Pile?
Ya. End bearing pile dan point bearing pile merujuk pada konsep tiang yang mengandalkan tahanan pada ujung sebagai mekanisme dukung utama.
Dalam literatur teknik sipil Indonesia, istilah point bearing pile juga digunakan untuk menyebut tiang pancang dengan tahanan ujung yang meneruskan beban ke lapisan tanah keras.
Istilah yang sering kamu temukan meliputi:
- End Bearing Pile
- Point Bearing Pile
- Tiang Dukung Ujung
- Tiang Tumpuan Ujung
- Pondasi Tiang dengan Tahanan Ujung
Semua istilah tersebut mengarah pada konsep yang sama, yaitu transfer beban dominan melalui ujung tiang.
End Bearing Pile pada Tiang Pancang Beton
Tiang pancang beton dapat dirancang untuk bekerja dengan mekanisme end bearing apabila kondisi tanah dan desain pondasi mendukungnya.
Pada sistem ini, tiang pancang beton dipasang hingga ujungnya mencapai lapisan yang menjadi tumpuan. Beban kemudian diteruskan melalui badan tiang menuju ujung tiang.
Jenis tiang beton yang digunakan harus disesuaikan dengan kebutuhan struktur, dimensi, kapasitas struktural, kondisi tanah, metode pemancangan, dan hasil desain.
Jangan menentukan ukuran tiang hanya berdasarkan besar beban bangunan. Kapasitas geoteknik dan kapasitas struktural tiang harus sama-sama diperiksa.
End Bearing Pile Harus Didukung Pengujian
Perhitungan desain perlu diverifikasi sesuai kebutuhan proyek.
Pengujian fondasi tiang dapat mencakup:
- Static Load Test
- PDA Test
- Pile Integrity Test
- Pengujian lain sesuai kebutuhan desain
SNI 8460:2017 mencantumkan uji pembebanan sebagai salah satu dasar yang dapat digunakan dalam menentukan beban ultimit tiang tunggal.
Untuk proyek dengan tuntutan kapasitas tinggi, pengujian memberikan data aktual mengenai respons fondasi terhadap pembebanan.
Kesimpulan
End bearing pile adalah tiang pondasi yang menyalurkan sebagian besar kapasitas dukungnya melalui tahanan pada ujung tiang ke lapisan tanah keras atau batuan. Mekanisme ini berbeda dari friction pile yang mengembangkan kapasitas utama melalui tahanan gesek sepanjang selimut tiang.
Kunci dari end bearing pile terletak pada lapisan pendukung di bawah ujung tiang. Karena itu, desain harus mempertimbangkan data SPT, CPT, karakteristik tanah, kedalaman lapisan pendukung, dimensi tiang, metode pemasangan, kapasitas geoteknik, kapasitas struktural, dan penurunan.
Pada praktiknya, tahanan ujung dan tahanan selimut dapat bekerja bersamaan. End bearing pile disebut demikian karena tahanan ujung menjadi mekanisme yang dominan dalam sistem dukungnya.
Jika kamu membutuhkan tiang pancang beton untuk proyek konstruksi, kami siap membantu menyesuaikan kebutuhan tiang dengan spesifikasi dan kebutuhan pekerjaan. Hubungi kami untuk konsultasi kebutuhan tiang pancang dan informasi produk.
