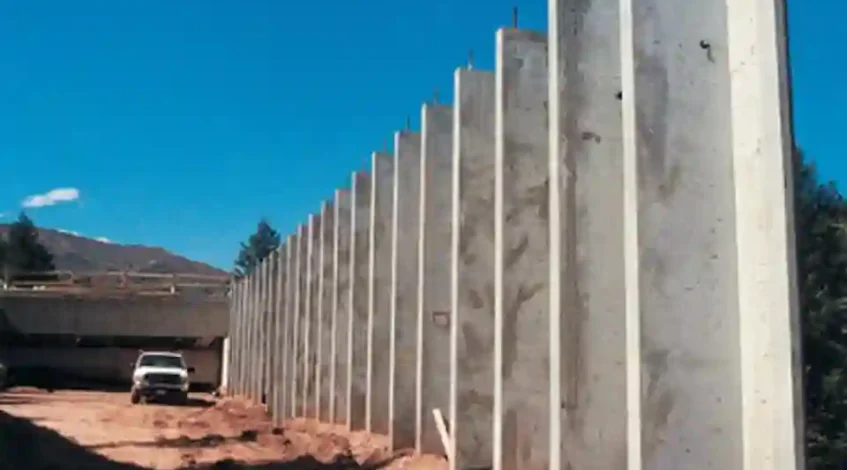

Ukuran sheet pile beton terdiri dari beberapa tipe profil, mulai dari W325, W350, W400, W450, W500, hingga W600. Setiap tipe memiliki tinggi profil, ketebalan, berat, kapasitas penampang, dan pilihan panjang yang berbeda.
Dalam pekerjaan konstruksi, ukuran sheet pile beton tidak cukup disebut hanya berdasarkan panjangnya. Kode profil seperti W325 atau W500 juga menjadi bagian penting karena menunjukkan dimensi penampang sheet pile.
Tabel Ukuran Sheet Pile Beton
Berikut ukuran utama corrugated prestressed concrete sheet pile yang dapat menjadi acuan awal:
| Tipe | Tinggi Profil | Lebar | Tebal | Berat ± |
|---|---|---|---|---|
| W325 | 325 mm | 996 mm | 110 mm | 329 kg/m |
| W350 | 350 mm | 996 mm | 120 mm | 368 kg/m |
| W400 | 400 mm | 996 mm | 120 mm | 400 kg/m |
| W450 | 450 mm | 996 mm | 120 mm | 459 kg/m |
| W500 | 500 mm | 996 mm | 120 mm | 455 kg/m |
| W600 | 600 mm | 996 mm | 120 mm | 520 kg/m |
Ukuran tersebut menunjukkan satu hal yang sering keliru dipahami, angka pada W325 sampai W600 bukan menunjukkan panjang sheet pile. Angka tersebut berkaitan dengan tinggi profil penampang.
Panjang merupakan dimensi yang berbeda dan dinyatakan dalam meter.
Apa Arti Ukuran W325, W350, W400, W450, W500, dan W600?
Kode pada sheet pile beton menunjukkan seri profilnya.
- W325 memiliki tinggi profil 325 mm.
- W350 memiliki tinggi profil 350 mm.
- W400 memiliki tinggi profil 400 mm.
- W450 memiliki tinggi profil 450 mm.
- W500 memiliki tinggi profil 500 mm.
- W600 memiliki tinggi profil 600 mm.
Lebar produknya berada di sekitar 996 mm pada seri tersebut.
Jadi, ketika spesifikasi menyebut W400, yang dimaksud bukan sheet pile sepanjang 400 meter atau 400 cm. W400 menunjukkan profil dengan tinggi 400 mm.
Contoh penulisan ukuran yang lebih lengkap adalah:
Sheet pile beton W400 × 12 meter
Artinya, produk menggunakan profil W400 dengan panjang elemen 12 meter.
Ukuran Sheet Pile W325
W325 memiliki tinggi profil 325 mm, lebar sekitar 996 mm, dan ketebalan 110 mm. Beratnya sekitar 329 kg per meter.
Pada spesifikasi produk corrugated prestressed concrete sheet pile, W325 tersedia dalam beberapa pilihan panjang. Rentang yang tercantum berada pada 8-15 meter untuk kelas A dan 8-16 meter untuk kelas B.
W325 merupakan profil paling kecil dalam seri W325 sampai W600 yang dibahas pada artikel ini.
Ukuran Sheet Pile W350
W350 memiliki tinggi profil 350 mm, lebar sekitar 996 mm, dan ketebalan 120 mm. Beratnya sekitar 368 kg per meter.
Pilihan panjang berada pada rentang 9-17 meter untuk kelas A dan 10-18 meter untuk kelas B.
Perubahan dari W325 ke W350 bukan hanya perubahan angka kode. Dimensi penampang dan karakteristik strukturalnya juga berubah.
Ukuran Sheet Pile W400
W400 memiliki tinggi profil 400 mm, lebar sekitar 996 mm, dan ketebalan 120 mm. Beratnya sekitar 400 kg per meter.
Rentang panjang yang tersedia berada pada 10-18 meter untuk kelas A dan 11-20 meter untuk kelas B pada spesifikasi yang menjadi acuan.
W400 menjadi salah satu ukuran yang berada di tengah rentang profil W325 sampai W600.
Ukuran Sheet Pile W450
W450 memiliki tinggi profil 450 mm, lebar sekitar 996 mm, dan ketebalan 120 mm. Beratnya sekitar 459 kg per meter.
Pilihan panjang berada pada rentang 11-20 meter untuk kelas A dan 12-21 meter untuk kelas B.
Pada ukuran ini, dimensi profil sudah lebih besar dibandingkan W325, W350, dan W400 sehingga karakteristik penampangnya juga berbeda.
Ukuran Sheet Pile W500
W500 memiliki tinggi profil 500 mm, lebar sekitar 996 mm, dan ketebalan 120 mm. Beratnya sekitar 455 kg per meter.
Rentang panjangnya berada pada 12-22 meter untuk kelas A dan 13-24 meter untuk kelas B.
Satu hal yang perlu diperhatikan adalah berat per meter tidak otomatis meningkat secara lurus mengikuti angka W. Pada W500, misalnya, berat tercatat sekitar 455 kg/m, sedikit lebih rendah daripada W450 yang sekitar 459 kg/m. Karena itu, jangan menghitung berat hanya dengan melihat angka profil.
Ukuran Sheet Pile W600
W600 memiliki tinggi profil 600 mm, lebar sekitar 996 mm, dan ketebalan 120 mm. Beratnya sekitar 520 kg per meter.
Pilihan panjang berada pada rentang 14-25 meter untuk kelas A dan 15–27 meter untuk kelas B.
W600 merupakan profil terbesar dalam seri yang dibahas di sini. Karakteristik penampangnya juga jauh berbeda dari W325 sehingga penggunaannya harus mengacu pada desain struktur dan spesifikasi pekerjaan.
Berapa Panjang Sheet Pile Beton?
Panjang sheet pile beton tersedia dalam berbagai ukuran. Pada seri W325 sampai W600, pilihan panjang yang tercantum berada mulai sekitar 8 meter hingga 27 meter, tergantung profil dan kelasnya.
Contohnya:
| Tipe | Kelas A | Kelas B |
|---|---|---|
| W325 | 8-15 m | 8-16 m |
| W350 | 9-17 m | 10-18 m |
| W400 | 10-18 m | 11-20 m |
| W450 | 11-20 m | 12-21 m |
| W500 | 12-22 m | 13-24 m |
| W600 | 14-25 m | 15-27 m |
Panjang tersebut merupakan bagian dari spesifikasi produk. Dalam pelaksanaan proyek, panjang elemen juga berkaitan dengan kebutuhan kedalaman, kondisi tanah, metode pemasangan, serta desain dinding penahan.
Apakah Lebar Sheet Pile Beton 1 Meter?
Lebar sheet pile beton pada seri yang dibahas adalah sekitar 996 mm.
Angka tersebut memang sangat dekat dengan 1 meter, tetapi untuk kebutuhan teknis sebaiknya tetap menggunakan angka spesifikasi 996 mm, bukan langsung membulatkannya menjadi 1.000 mm.
Hal ini penting ketika menghitung kebutuhan elemen berdasarkan panjang dinding.
Misalnya sebuah pekerjaan membutuhkan dinding sepanjang 100 meter. Kebutuhan jumlah sheet pile tidak cukup dihitung dengan menganggap setiap elemen memiliki lebar tepat 1 meter. Detail sambungan, sistem interlock, dan lebar efektif harus mengikuti spesifikasi produk serta gambar kerja.
Apakah W600 Lebih Panjang daripada W400?
Tidak otomatis.
W600 dan W400 menunjukkan profil, bukan panjang.
W600 dapat tersedia dalam beberapa pilihan panjang, begitu pula W400. Perbedaan kode W400 dan W600 terutama menunjukkan perbedaan tinggi profil penampang.
Contohnya:
- W400 × 12 m
- W400 × 18 m
- W600 × 15 m
- W600 × 24 m
Keempatnya memiliki panjang dan profil yang berbeda.
Karena itu, ketika meminta penawaran sheet pile beton, sebutkan tipe profil, kelas, dan panjang secara jelas.
Apa yang Membedakan Ukuran Sheet Pile Beton?
Perbedaan ukuran sheet pile beton mencakup beberapa parameter:
Tinggi Profil
Ini merupakan dimensi yang membedakan W325 sampai W600.
Semakin besar kode W, semakin tinggi profil penampangnya.
Ketebalan
W325 memiliki ketebalan sekitar 110 mm, sedangkan W350 sampai W600 pada spesifikasi yang dibahas memiliki ketebalan sekitar 120 mm.
Berat
Berat menunjukkan massa produk setiap meter panjang.
Nilainya berbeda menurut profil karena luas penampang masing-masing juga berbeda.
Momen Penampang
Ukuran profil berkaitan langsung dengan karakteristik penampang. Karena itu, perbedaan W325 dan W600 bukan sekadar perbedaan ukuran fisik.
Parameter struktur seperti momen retak dan momen ultimit menjadi bagian dari spesifikasi yang harus diperhatikan dalam desain.
Panjang
Panjang merupakan ukuran terpisah dari profil.
Satu profil dapat memiliki beberapa pilihan panjang sehingga spesifikasi harus ditulis secara lengkap.
Ukuran Sheet Pile Beton untuk Penahan Tanah
Sheet pile beton digunakan sebagai elemen dinding penahan tanah dan pekerjaan yang berkaitan dengan pengendalian tanah maupun air.
Di Indonesia, SNI 9157:2023 secara khusus membahas spesifikasi turap beton prategang bergelombang untuk sistem penahan tanah. Artinya, pembahasan sheet pile beton memang berkaitan langsung dengan sistem turap dan struktur penahan tanah.
Dalam proyek, ukuran sheet pile tidak boleh ditentukan hanya berdasarkan kedalaman pemasangan.
Perencana perlu mempertimbangkan kondisi tanah, tekanan tanah, tekanan air, beban di belakang dinding, kedalaman penetrasi, kondisi batas, sistem penahan tambahan jika ada, serta kapasitas elemen.
Jadi, ukuran produk dan kebutuhan struktur adalah dua hal yang saling berkaitan tetapi tidak boleh disamakan.
Apakah Ukuran Sheet Pile Menentukan Kapasitasnya?
Ya, ukuran profil merupakan salah satu parameter penting yang memengaruhi karakteristik struktural sheet pile.
Sebagai contoh, luas penampang dan momen inersia meningkat pada profil yang lebih besar. Pada data teknis seri W325 sampai W600, momen inersia tercatat dari sekitar 134.264 cm⁴ pada W325 hingga 765.907 cm⁴ pada W600.
Perbedaan tersebut menunjukkan bahwa W325 dan W600 memiliki karakteristik penampang yang jauh berbeda.
Namun, kapasitas dinding sheet pile tidak boleh disimpulkan hanya dari ukuran profil. Kondisi tanah, panjang tertanam, beban, tekanan air, konfigurasi dinding, dan parameter desain lainnya tetap menentukan kinerja struktur.
Cara Menyebut Ukuran Sheet Pile Beton dengan Benar
Untuk kebutuhan pengadaan, jangan hanya mengatakan:
“Saya butuh sheet pile W500.”
Informasi tersebut belum lengkap.
Sampaikan:
Sheet pile beton W500, kelas B, panjang 18 meter.
Jika proyek memiliki persyaratan tertentu, sertakan pula:
- Jumlah kebutuhan
- Lokasi proyek
- Kondisi pemasangan
- Spesifikasi mutu
- Metode pemancangan
- Persyaratan teknis yang tercantum dalam dokumen proyek.
Informasi yang lengkap membuat proses pengadaan lebih jelas dan mengurangi risiko salah spesifikasi.
Ringkasan Ukuran Sheet Pile Beton
Jika yang dicari adalah ukuran profilnya, seri yang dibahas terdiri dari:
W325 → W350 → W400 → W450 → W500 → W600
Dengan tinggi profil:
325 → 350 → 400 → 450 → 500 → 600 mm
Lebar produknya sekitar 996 mm, sedangkan ketebalan berada pada kisaran 110–120 mm tergantung tipe.
Untuk panjang, tersedia berbagai pilihan sesuai profil dan kelas, mulai dari sekitar 8 meter hingga 27 meter pada spesifikasi yang menjadi acuan.
Kesimpulan
Ukuran sheet pile beton tidak hanya ditentukan oleh panjang. Profil W325, W350, W400, W450, W500, dan W600 memiliki dimensi penampang yang berbeda, sementara setiap profil tersedia dalam beberapa pilihan panjang dan kelas.
Untuk kebutuhan teknis, ukuran harus ditulis secara lengkap, misalnya W500 kelas B × 18 meter, bukan sekadar “sheet pile 18 meter”.
