Alat pancang mini pile adalah peralatan yang digunakan untuk memasukkan tiang pancang mini pile ke dalam tanah sampai mencapai kedalaman dan kondisi pemancangan yang direncanakan. Dua metode yang digunakan untuk pekerjaan ini adalah Hydraulic Static Pile Driver (HSPD) yang menekan tiang dengan gaya hidrolik dan drop hammer yang memancang tiang menggunakan energi tumbukan.
Perbedaannya terletak pada prinsip kerja. HSPD memberikan gaya tekan secara statis, sedangkan drop hammer memberikan energi melalui pukulan pada kepala tiang.
Jenis Alat Pancang Mini Pile

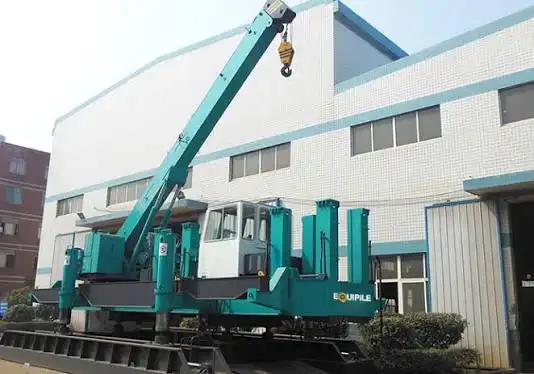

1. Hydraulic Static Pile Driver (HSPD)
HSPD merupakan alat pancang yang bekerja dengan menekan tiang ke dalam tanah menggunakan sistem hidrolik. Alat ini juga dikenal dengan istilah jack-in pile.
Berbeda dari hammer, HSPD tidak memasukkan tiang dengan pukulan berulang. Gaya tekan diberikan melalui sistem hidrolik sehingga proses penetrasi berlangsung secara bertahap. Karakter ini membuat HSPD banyak digunakan pada proyek yang membutuhkan pengendalian getaran dan kebisingan, termasuk area dengan bangunan eksisting di sekitar lokasi pekerjaan.
Pada pekerjaan mini pile, kapasitas alat harus sesuai dengan jenis dan ukuran tiang serta kondisi pekerjaan. Di lapangan terdapat HSPD dengan kapasitas berbeda, sehingga angka kapasitas alat tidak dapat dipukul rata untuk semua proyek. Dokumentasi proyek menunjukkan penggunaan HSPD 80/90 ton hingga 120 ton untuk pekerjaan mini pile.
2. Drop Hammer
Drop hammer menggunakan prinsip yang berbeda. Palu diangkat sampai ketinggian tertentu kemudian dijatuhkan untuk menghasilkan energi tumbukan pada kepala tiang.
Energi tersebut diteruskan ke tiang sehingga tiang bergerak masuk ke dalam tanah. Metode ini telah lama digunakan dalam pekerjaan pemancangan dan dapat diterapkan pada mini pile dengan peralatan yang sesuai.
Keunggulan utama metode ini terletak pada konstruksi alat yang lebih sederhana dibanding sistem hidrolik. Konsekuensinya, karakter pekerjaan juga berbeda karena proses pemancangan menghasilkan tumbukan yang dapat menimbulkan getaran dan suara lebih besar dibanding pemancangan statis.
HSPD dan Drop Hammer pada Mini Pile
Perbedaan prinsip kedua alat dapat dilihat pada tabel berikut.
| Aspek | HSPD | Drop Hammer |
|---|---|---|
| Prinsip kerja | Tekanan hidrolik | Energi tumbukan |
| Cara memasukkan tiang | Ditekan | Dipukul |
| Getaran | Rendah dibanding metode hammer | Lebih tinggi |
| Kebisingan | Lebih rendah | Lebih tinggi |
| Sistem tenaga | Hidrolik | Mekanisme pengangkatan dan jatuhnya hammer |
| Penggunaan | Proyek yang membutuhkan pemancangan statis | Proyek yang dapat menerima pekerjaan dengan tumbukan |
Perbedaan tersebut bukan sekadar masalah jenis mesin. Metode pemancangan harus sesuai dengan kondisi tanah, spesifikasi tiang, desain pondasi, akses lokasi, lingkungan sekitar, dan parameter pekerjaan.
Bagaimana Cara Kerja Alat Pancang Mini Pile?
Cara Kerja HSPD
Secara prinsip, proses HSPD berlangsung sebagai berikut:
- Alat ditempatkan pada area kerja dan diposisikan terhadap titik pancang.
- Tiang mini pile ditempatkan pada posisi pemancangan.
- Sistem hidrolik memberikan gaya tekan pada tiang.
- Tiang bergerak masuk ke dalam tanah secara bertahap.
- Posisi dan proses penetrasi dipantau selama pekerjaan.
- Penyambungan dilakukan jika panjang tiang yang dibutuhkan melebihi panjang satu segmen.
- Pemancangan dilanjutkan sampai memenuhi kriteria yang ditetapkan dalam perencanaan.
HSPD memiliki keunggulan teknis pada lingkungan yang sensitif terhadap getaran karena gaya utama yang bekerja pada tiang berasal dari tekanan hidrolik, bukan tumbukan hammer.
Cara Kerja Drop Hammer
Pada drop hammer, prosesnya berbeda:
- Tiang ditempatkan tepat pada titik pancang.
- Hammer diarahkan pada kepala tiang melalui sistem pemancang.
- Hammer diangkat.
- Hammer dijatuhkan sehingga menghasilkan tumbukan.
- Energi tumbukan mendorong tiang masuk ke tanah.
- Siklus pengangkatan dan penjatuhan dilakukan berulang sampai kriteria pemancangan tercapai.
Karena menggunakan energi tumbukan, kondisi lingkungan sekitar perlu diperhitungkan sebelum pekerjaan dimulai.
Alat Pancang Mini Pile Bukan Sekadar Mesin Pemukul
Istilah alat pancang mini pile sering dipahami sebagai satu jenis mesin. Padahal alat tersebut merujuk pada sistem peralatan yang digunakan untuk melaksanakan pemancangan.
Selain mesin utama, pekerjaan membutuhkan peralatan pendukung seperti:
- Alat angkat dan handling tiang
- Sistem hidrolik pada HSPD
- Hammer pada metode pemancangan tumbuk
- Perlengkapan penyetelan posisi tiang
- Alat ukur untuk memastikan posisi dan kemiringan
- Perlengkapan penyambungan segmen tiang jika diperlukan
- Peralatan keselamatan kerja
Karena itu, keberhasilan pemancangan tidak ditentukan oleh kapasitas mesin saja. Kesesuaian alat dengan tiang dan kondisi lapangan merupakan bagian dari metode pelaksanaan pekerjaan.
Alat Pancang Mini Pile untuk Area Terbatas
Mini pile sering digunakan pada proyek dengan ruang kerja terbatas. Namun, ukuran tiang yang relatif kecil tidak berarti semua alat pancang otomatis dapat masuk ke lokasi.
Akses menuju proyek tetap harus diperiksa.
Beberapa hal yang perlu diperhitungkan antara lain:
- Lebar akses masuk
- Tinggi ruang bebas
- Daya dukung area kerja
- Ruang untuk manuver alat
- Posisi bangunan eksisting
- Ruang penyimpanan tiang
- Jalur mobilisasi material
- Posisi titik pancang
Pada lokasi padat bangunan, HSPD menjadi metode yang relevan karena proses pemancangannya dilakukan dengan gaya tekan statis dan tingkat gangguan getaran yang lebih rendah dibanding pemancangan menggunakan hammer.
Kapasitas Alat Pancang Harus Sesuai Pekerjaan
Kapasitas alat tidak boleh ditentukan hanya berdasarkan ukuran mini pile.
Perencanaan harus mempertimbangkan:
Jenis tiang + dimensi tiang + panjang tiang + kondisi tanah + target pemancangan + akses proyek + kapasitas alat.
Sebagai contoh, HSPD 120 ton memang digunakan pada sejumlah pekerjaan mini pile, tetapi angka 120 ton bukan berarti seluruh pekerjaan mini pile membutuhkan alat dengan kapasitas tersebut. Dokumentasi proyek menunjukkan HSPD 120 ton digunakan pada proyek tertentu, sementara sumber lain juga mencantumkan unit dengan kapasitas 80/90 ton.
Kapasitas alat harus mengikuti kebutuhan desain dan kondisi aktual proyek.
Kesimpulan
Alat pancang mini pile terdiri dari sistem peralatan yang bekerja dengan metode berbeda, terutama Hydraulic Static Pile Driver (HSPD) dan drop hammer. HSPD memasukkan tiang dengan tekanan hidrolik, sedangkan drop hammer menggunakan energi tumbukan.
HSPD memiliki karakter pemancangan dengan getaran dan kebisingan yang lebih rendah sehingga relevan untuk proyek yang berada dekat bangunan eksisting atau lingkungan yang sensitif terhadap gangguan. Drop hammer menggunakan prinsip tumbukan dan tetap menjadi metode pemancangan yang dapat digunakan pada pekerjaan mini pile dengan kondisi proyek yang sesuai.
Pada akhirnya, alat pancang harus dipandang sebagai bagian dari sistem pekerjaan pondasi. Jenis tiang, kondisi tanah, desain pondasi, akses lokasi, kapasitas alat, dan metode pemancangan harus saling sesuai.
